Produktbeschreibung:
Der Fröling Scheitholzkessel S1 Turbo (15 - 20 kW) verkörpert alle Eigenschaften einer modernen Biomassefeuerung. Mit seinem drehzahlgeregelten Saugzuggebläse gewährleistet er eine konstant hochwertige Verbrennung und durch die Schwelgasabsaugung tritt auch beim Nachlegen kein Rauchgas aus. Der S1 Turbo zeichnet sich durch hohe Wirkungsgrade. lange Nachlegeintervalle. niedrige Emissionen und einen geringen Stromverbrauch aus. Durch das innovative Luftführungs-Konzept werden Anheizluft. Primärluft und Sekundärluft automatisch mit nur einem Stellantrieb reguliert. Dank der speziellen Anheizluftführung kann die Füllraumtür bereits kurz nach dem Anzünden geschlossen werden. Das Heizen mit Scheitholz wird somit äußerst komfortabel! Zudem kann das Gerät problemlos mit einer Pelletseinheit nachgerüstet werden. indem der S1 Turbo F mit einem Pelletsflansch ausgestattet wird.
Ausstattung und Merkmale:
Großer Füllraum mit einem Volumen von 80 Litern ermöglicht lange Nachlegeintervalle für 1/2 Meterscheite.
Hochtemperatur-Schamottbrennkammer sorgt mit einer langen Ausbrandzone für niedrigste Emissionen.
Schwelgasabsaugung verhindert Rauchaustritt beim Nachlegen.
Drehzahlgeregeltes. geräuscharmes Saugzuggebläse mit Funktionsüberwachung für maximale Betriebssicherheit.
Geringer Stromverbrauch (37 - 42 W).
Großzügig angeordnete Wartungsöffnungen ermöglichen eine bequeme Entaschung und Reinigung von vorne.
Kleiner Abgasstutzen mit einem Durchmesser von 129 mm.
Lange Brenndauer von 6 Stunden und mehr.
WOS-Technik (Wirkungsgrad-Optimierungs-System) für eine komfortable Wärmetauscherreinigung.
Bus-Regelungskonzept mit Mikroprozessorregelung Lambdatronic S 3200.
Mehrfühlermanagement (4 Fühler) zur Berechnung der erforderlichen Nachlegemenge.
Lambdaregelung mit Lambdasonde für eine optimale Verbrennung.
7-Zoll-Farb-Touch-Display.
Möglichkeit zur Online-Steuerung über die "Fröling-APP".
Installation:
Die Montage (Gas/Wasser). Erstinbetriebnahme und Wartung dieses Geräts sollten nur von einem SHK-Anlagenmechaniker unter Beachtung der geltenden Vorschriften und gemäß dieser Anleitung durchgeführt werden. Für die Erstinbetriebnahme empfehlen wir den Fröling Werkskundendienst. Bei Bedarf stehen wir Ihnen gerne zur Verfügung.

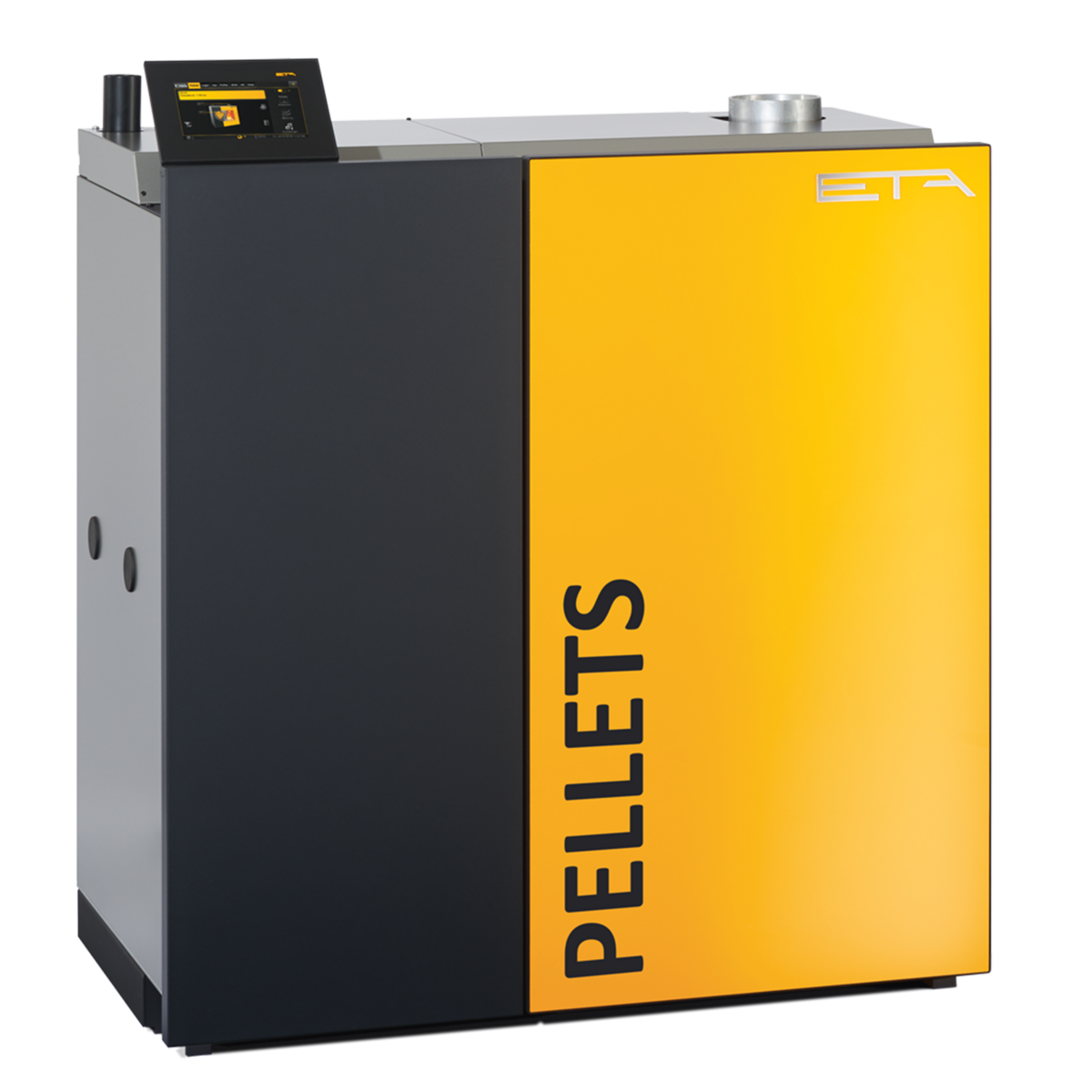

Die ETA PelletsUnit ist der ideale Pelletskessel für die Sanierung oder beim Neubau von Ein- und Mehrfamilienhäusern. Ein ganzes Heizsystem ist in einen kompakten Kessel verpackt.
Hocheffizienzpumpe, Sicherheitsarmaturen und mehr sind bereits integriert. Das reduziert den Platzbedarf und die Montagekosten! Die PelletsUnit ist aber nicht nur klein, sondern auch fexibel: Sogar ein zweiter Heizkreis kann eingebunden werden!
Überall aufstellbar
Die ETA PelletsUnit kann raumluftunabhängig betrieben werden, entnimmt also den für die Verbrennung benötigten Sauerstoff von außen. Das bedeutet, dass sich der Kessel auch in beheizten Gebäuden oder in Räumen mit Komfortlüftung befinden kann. Die ETA PelletsUnit sieht darüber hinaus so gut aus, dass man sie gern auch öffentlich sichtbar aufstellt!
Der ETA PelletsCompact braucht wenig Platz und ist der ideale Pelletskessel für die Sanierung oder beim Neubau von größeren Wohngebäuden und Unternehmen.Er ist nur knapp 130 cm hoch, einen guten Meter lang und keine 90 cm tief (80 cm bei PC 20 bis 32 kW) – aber er beheizt größere Wohngebäude oder kleinere Unternehmen. Im Heizraum bleibt Platz für die Waschmaschine, die Akten der letzten 40 Jahre oder die Übungsstunden mit der E-Gitarre.
Überall aufstellbar
Der ETA
PelletsCompact (nur bei 20-32 kW) kann raumluftunabhängig betrieben
werden, entnimmt also den für die Verbrennung benötigten Sauerstoff von
außen. Das bedeutet, dass sich der Kessel auch in beheizten Gebäuden
oder in Räumen mit Komfortlüftung befinden kann. Der ETA PelletsCompact
sieht darüber hinaus so gut aus, dass man ihn sogar öffentlich sichtbar
aufstellen kann!
VIESSMANN Vitoligno 250-S
Nenn-Wärmeleistung
85.0
kW
Scheitholzkessel für Scheitholz bis 100 cm Länge mit maximalem Bedienkomfort durch die Befüllung von oben
Großer Füllrauminhalt (375 bis 500 l)
Kesselwirkungsgrad: Bis 93,2 %
Lambda-Regelung garantiert niedrige Emissionswerte.
Steckerfertige Verdrahtung
Stetig regelnde Luftklappen mit Anheiz- und Ausbrandoptimierung
Exakte Temperaturschichtung des Heizwasser-Pufferspeichers durch den Einsatz des Pufferspeicherregelventils - verhindert eine Irritation der Schichtung über den Rücklauf.
Rücklauftemperaturanhebung fertig montiert
Robustes und unempfindliches Display integriert
Einfache Menüführung mit kontextbezogener Hilfefunktion
Pufferlademanagement integriert
Unempfindlich gegenüber Störfaktoren (Nägel, Schrauben usw.)
Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Der Heizkessel ermöglicht größten Bedienungskomfort beim Heizen von Stückholz und Holzabfällen und bietet darüber hinaus die Möglichkeit, einen Ölbrenner anzuschließen. Die Füllung erfolgt von oben, der Abbrand von unten. In der patentierten Brennkammer aus Feuerbeton erfolgt die Nachverbrennung optimal. Die Zufuhr der Verbrennungsluft (Primär- und Sekundärluft) wird in Abhängigkeit der Lambdasonde und der Abgastemperatur raffiniert geregelt. Die erzeugte, überschüssige Wärme wird mit exakter Schichtung in den Pufferspeicher geführt. Der Heizkessel ist hochwertig und massiv gebaut und ist mit einem absolut leisen und langlebigen Abgasgebläse ausgerüstet. Höchste Kesselwirkungsgrade und die raffinierte Nutzung der Kesselrestwärme garantieren höchsten Komfort bei minimalem Brennstoffbedarf. Die Kesselgruppe (Rücklauftemperaturanhebung), das Abgasgebläse einschl. Abgasfühler und Lambdasonde sind steckerfertig mit dem Heizkessel verdrahtet und ermöglichen dadurch eine besonders einfache Installation. Die Kesselgruppe (Rücklauftemperaturanhebung) wird auf die Anschlussflansche fertig montiert.
Die Kesselgruppe besteht aus:
Kesselpumpe
Kesselregelventil
Vorlauftemperatursensor
Rücklauftemperatursensor einschl. der Anschlussstücke
Die Pumpe ist zwischen 2 Absperrorgane eingebaut.
Die Anlagensteuerung Ecotronic ist ein Mikroprozessorsystem zur Regelung der Kesselanlage mit Puffermanagement. Die Ecotronic besteht aus einem im Kessel integrierten Bedienmodul mit grafikfähigem Display.
Funktionen: Leistungsregelung mit Pufferregelung durch stetig regelnde Luftklappen mit Anheiz- und Ausbrandoptimierung
Nennlast: Während der Pufferladung
Teillast: Am Ende der Phase der Speicherladung
Ein zusätzlicher Regelkreis mit Lambdasonde ermöglicht eine perfekte Verbrennung und höchsten Wirkungsgrad. Die Hochhaltung der Rücklauftemperatur mit dem Kesselregelventil sorgt für eine lange Lebensdauer des Kessels. In der Startphase steht die komplette Wärmeleistung den Verbrauchern zur Verfügung (keine Leistungsabführung in den Pufferspeicher über den Rücklauf). Exakte Temperaturschichtung des Puffers mit dem Pufferregelventil ermöglicht langanhaltende Wärme.
Sicheres Nachlegen von Holz wird durch das Schließen der Primärluftklappe während des Nachlegens gewährt. Totale Nutzung der Kesselrestwärme nach dem Ausbrand. Unterstützende Hilfs- und Servicefunktionen.
Regelung eines zusätzlichen Ölbrenners am Heizkessel. Bestmöglichster Schutz gegen Überhitzung ist durch die Wärmeabfuhr auf den Puffer, Abschalten des Abgasgebläses und Schließen der Luftklappen gewährleistet.
Lieferumfang:
Kesselkörper mit Wärmedämmung
Menügeführte Kesselkreisregelung Ecotronic für witterungsgeführten Betrieb
Fertig montierte, geregelte Rücklauftemperaturanhebung mit Kesselkreispumpe, Kesselregelventil, Vor- und Rücklauftemperatursensor
Abgasgebläse mit Abgastemperatursensor und Lambdasonde
Aschelade
Pufferspeicherregelventil
Außentemperatursensor
3 Puffertemperatursensoren mit Tauchhülse, Länge: 1/2“ x 280 mm
Schür- und Reinigungsgerät
Brennstoff
Scheitholz
Max. Holzscheitlänge
1000
mm
Abgasanschluss
200
mm
Füllraum
375
l
Gewicht
1300
kg
Kesselwasserinhalt
230
l
Zul. Betriebsdruck
3
bar
Max. Betrebstemperatur
95
°C
Abmessungen:
Länge
1728
mm
Breite
1369
mm
Höhe
1892
mm
Farbe
Vitographit
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Festbrennstoffkessel
Energieeffizienzklasse
A+
Nenn-Wärmeleistung
85
kW
Energieeffizienzindex
121
Raumheizungs-Jahresnutzungsgrad
83
%
Temperaturregler
Temperaturregler Klasse
II
Beitrag Raumheizungs-Energieeffizienz
2
%
wodtke Primärofen-Kessel ivo.tec water+
Mit integriertem Wasserwärmetauscher zum Anschluss an die Zentralheizung.
Ausführung
Glas-Dekor white
Farbe Grundkörper
Silbermetallic
Nenn-Wärmeleistung
9
kW
Einstellbereich
3 bis 9
kW
Einschl. S5 Komfort-Steuerung mit Style-Paket
Energieeffizienzklasse A+, (im Klassifizierungsbereich A++ bis G)
Zugelassener Brennstoff: Holzpellets (Aschegehalt < 0,7 %)
CE-Kennzeichnung
Prüfung nach EN 14785 und Art. 15a B-VG (9 kW/13 kW)
Allgemeine bauaufsichtliche Zulassung als raumluftunabhängige Feuerstätte Z-43.11-193
2. Stufe der 1. BImSchV erfüllt
Leistungsverstellung digital, wahlweise über Tastatur, Raum-/Uhrenthermostat (Option) oder externes modulierendes Signal (0 - 10 V, 4 - 20 mA)
Extrem hoher Brauchwasseranteil/Komfort mit ca. 95 % wasserseitiger Leistung bei Nenn-Wärmeleistung
Vorratsbehälter mit innovativem Schubdeckel auf Rollen und Klappdeckel für ca. 40 kg Pellets und Sicherheits-Microschalter
Wartungs-, Sichtfenster- und Ascheladetür in schwerer Gussqualität mit Sicherheits-Microschalter
Automatische Brennstoffmengenerkennung
Adapterplatte für Anschluss externe Pellet-Beschickung
Edelstahlbrennertopf
Edelstahl-Schwenkrost mit automatischer Reinigung des Brennertopfs
Große Aschelade mit ca. 5,5 l für mehrwöchigen Betrieb
8 Laufrollen für einfaches Handling und Feststellfüße für sicheren Stand und Höhenausgleich, Transportösen
Leiser Betrieb und einzigartiger Reinigungs- und Wartungskomfort
Sehr hoher Wirkungsgrad > 90 % im gesamten Leistungsbereich
Türglas-Sichtblende für reduzierte Wärmeabstrahlung.
Serienmäßiges Zubehör:
Seitenverkleidung und Dekorschraubensatz
Kapazitiver Pelletfüllmelder
Patentierte, besonders sichere Verbrennungstechnik mit mehrfacher elektronischer Überwachung.
Integrierte Vorlauftemperaturbegrenzung
85
°C
Zulässige Vorlauftemperatur (STB)
100
°C
Zulässiger Betriebsdruck
3
bar
Kesselwasserinhalt
ca. 24
l
Druckverlust
< 100
mbar
Mindestdurchströmung
> 600
l/h
Anschlussstutzen Vor-/Rücklauf
3/4
Zoll
Abgasrohr und zentraler Verbrennungsluftstutzen
∅ 100
mm

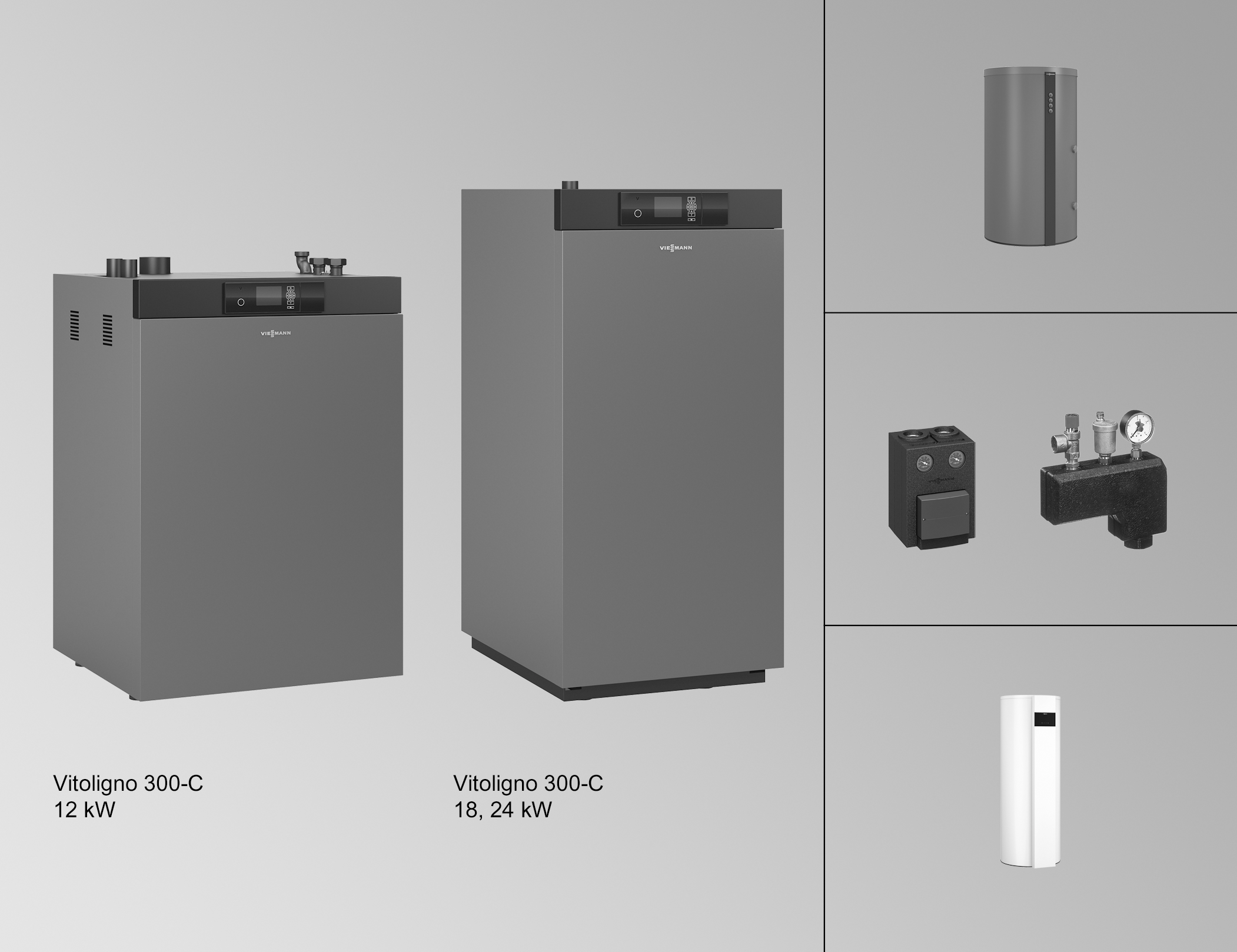

Paket Vitoligno 300-C 24kW mit Filterbestehend aus:1 x Z024729 Paket Vitoligno 300-C 24 kW, Saugsystem1 x ZK01956 Elektrische Rücklauftemperaturanh. DN251 x 7424592 Rohrverschraubung G 1 1/2 x Rp 1 (Satz)1 x 7143779 Kleinverteiler mit Armaturen1 x Z024690 Divicon-HKV 1" als Bausatz m.Mischer-31 x ZK01270 Erweiterungssatz Heizkreis m. Mischer1 x 7465894 Wandhalterung Einzeldivicon1 x 7539451 Kesselanschluss-St. 1/2" ew-silver 1301 x Z024747 Vitocell 100-E SVPA 750l vitographite1 x ZK01320 Pufferspeichersensoren (3 Stück)1 x 7159406 Anschlusseinheit Pufferspeicher1 x 7026756 5 Jahre Garantieserv. bei Registrierung-VIESSMANN Vitoligno 300-CStahlheizkessel für die Verbrennung von Holzpellets nach EN ISO 17225-2 (Klasse A1 / D06) und ENplus-A1Pelletzuführung durch Saugsystem mit Pelletbehälter, Einschubschnecke einschl. 6-Kammer Zellenradschleuse und eingebauter Saugturbine. Anschlüsse für Zuführ- und Rückluftschlauch am Pelletbehälter.Mit Abgas-Partikelabscheider:Erfüllt die Anforderungen der BAFA-Innovationsförderung für besonders staubarme Pelletkessel.Nenn-Wärmeleistungsbereich8 - 24kWWirkungsgrad: Bis zu 95,1 %Niedrigste Staub-Emissionswerte durch innovative VerbrennungstechnologieAutomatische Brennraumentaschung durch Lamellenrost aus Edelstahl für hohe Betriebssicherheit und lange ReinigungsintervalleAutomatische Entaschung verdichtet die Asche in die Aschebox - Entleerung der fahrbaren Aschebox nur ein- bis zweimal jährlich.Hohe Funktionssicherheit durch Zellenradschleuse für 100-prozentige RückbrandsicherheitGeringer Stromverbrauch durch automatische Zündung mit keramischem HeizelementEcotronic Regelung mit menügeführter Klartextanzeige und automatischer Funktionsüberwachung sowie Pufferladeregelung und SolarfunktionUmfangreiches Zubehör für Pelletzufuhr und PelletlagerungInternetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann AppsDreizugkessel mit Brenner für modulierende Leistungsanpassung und drehzahlgeregeltem Abgasgebläse.Doppelte Verbrennungsregelung durch Lambdasonde und Abgastemperatursensor. Brennkammer mit Fallschachtprinzip aus hochhitzebeständiger Keramik mit automatischer Zündung und zuverlässiger, automatischer Reinigung durch Lamellenrost aus Edelstahl. Automatische Reinigung der Wärmetauscher für gleichbleibend hohen Wirkungsgrad auch im Teillastbetrieb. 6-Kammer Zellenradschleuse in der Pelletzufuhr gewährleistet Rückbrandsicherheit. Automatische Entaschung mit großer Aschebox für lange Reinigungsintervalle.Abgas-Partikelabscheider, Länge: 500 mmElektrostatischer Filter zum Einbau in Abgasrohre mit Ø 130 mmMit VIESSMANN Ecotronic, witterungsgeführte, digitale Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur und modulierenden Brennern.Regelung einer Rücklauftemperaturanhebung, Ansteuerung der Kesselkreispumpe und Regelung des Heizwasser-Pufferspeichers bei Anlagen mit Heizwasser-Pufferspeicher. Mit Bedieneinheit mit mehrzeiliger, beleuchteter Displaydarstellung und Klartextunterstützung, vereinfachter Inbetriebnahme durch Plug and Work-Funktion, Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung, automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung, Verbrauchsanzeige, kontrollierter Estrich-Aufheizung, Speichertemperaturregelung und integriertem Diagnosesystem und Sammelstörmeldung. Die Kesselkreisregelung Ecotronic kann bis zu drei Heizkreise mit Mischer, zwei Heizkreise mit Mischer und Trinkwassererwärmung oder einen Heizkreis mit Mischer, einen Solarkreis und Trinkwassererwärmung ansteuern - Mischeransteuerung nur in Verbindung mit Erweiterungssätzen (Zubehör). Ein weiterer 4. Heizkreis kann über KM-BUS angeschlossen werden. Heizkennlinien und Zeiträume für die Heizkreise, Temperatur-Sollwerte und Heizprogramme sind getrennt einstellbar. Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps. Fernbedienungen Vitotrol 200-A oder Vitotrol 300-A (max. eine Vitotrol 300-A) sind für die Heizkreise anschließbar. Über die Funktionserweiterung Vitotrol 350-C (Zubehör) mit Touch-Display sind bis zu 20 weitere Funktionserweiterungen bei der Kesselkreisregelung Ecotronic möglich. Die Funktionserweiterung Vitotrol 350-C kann wahlweise als Raumbedienung oder als Kaskadenregler verwendet werden. Es können bis zu vier Festbrennstoffkessel in Kaskade geschaltet werden. Es werden die Fernwartung und Fernbedienung ermöglicht und alle relevanten Informationen des Heizkessels angezeigt, weitere Heizkreise sowie Trinkwassererwärmung oder Wärme-Fernleitungen können angesteuert werden.Lieferumfang:Kesselkörper mit WärmedämmungKesselkreisregelung EcotronicAußentemperatursensorTemperatursensor für Speicher-WassererwärmerBrenner mit Verbrennungsregelung durch Lambdasonde und AbgastemperatursensorAutomatische ZündungDrehzahlgeregeltes AbgasgebläseAnschlusseinheit EinschubPelletbehälterEingebaute Saugturbine mit Anschluss für Zufuhr- und RückluftschlauchAutomatische WärmetauscherreinigungAutomatische Entaschung in Aschebox (fahrbar)GesamtabmessungenLänge1.127mmBreite1.175mmHöhe1.367mmGewicht510kgEinbringmaße ohne WärmedämmungLänge1127mmBreite690mmHöhe1390mmGewicht384kgInhalt Kesselwasser100lZul. Betriebsdruck3barZul. Betriebsdruck0,3MPaWirkungsgradBei Volllast94,8%Bei Teillast94,5%AbgastemperaturBei Volllast125°CBei Teillast80°CAbgasanschluss130mmFarbe:VitographiteTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)FestbrennstoffkesselEnergieeffizienzklasseA+Nenn-Wärmeleistung33kWEnergieeffizienzindex120Raumheizungs-Jahresnutzungsgrad81%TemperaturreglerTemperaturregler KlasseIIIBeitrag Raumheizungs-Energieeffizienz1,5%-Rücklauftemperaturanhebung geregeltAnschlussfertig vormontiert. Stellantrieb, drehzahlgeregelte Hocheffizienz-Umwälzpumpe und Wärmedämmung.NennweiteDN 25-Rohrverschraubung G 1 1/2 x Rp 1Für Umwälzpumpe mit Anschluss G 1 1/2.Liefereinheit: 2 Stück-KleinverteilerBestehend aus: Sicherheitsventil (3 bar), Manometer, Entlüfter und Wärmedämmung.-Divicon Heizkreis-Verteilung mit Mischer-3 (als Bausatz)Rückschlagklappe2 Kugelhähne mit ThermometerWärmedämmung(Erweiterungssätze Mischer separat bestellen.)Heizkreispumpe, Typ Wilo PARA 25/6 (drehzahlgeregelte Hocheffizienz-Umwälzpumpe), steckerfertig verdrahtetAnschlussleitung für Umwälzpumpe, Länge: 3,5 mAnschluss zum Heizkreis:DN 25 - 1-Erweiterungssatz Mischer (Mischermontage)Für einen Heizkreis mit Mischer, zur bauseitigen Verdrahtung:Mischer-MotorVorlauftemperatursensor als Anlegetemperatursensor (Pt 1000)Für Viessmann Heizungsmischer DN 20 bis 50 (einschweißbar) und R 1/2 bis R 1 1/4 (nicht für Flanschmischer).Bei Anlagen ohne thermische Solaranlage: Für den 1. und 2. Heizkreis mit Mischer, direkt angesteuert durch die Ecotronic.Bei Anlagen mit thermischer Solaranlage: Für den 1. Heizkreis mit Mischer, direkt angesteuert durch die Ecotronic.-WandbefestigungFür einzelne Divicon.-Kesselanschluss-Stück mit Kondensat- und Mess-Stutzen, übersteckendVitoset Abgassystem EW-Silver-VIESSMANN Vitocell 100-ETypSVPBHeizwasser-Pufferspeicher für den Einsatz in Heizungsanlagen mit Solaranlagen, Wärmepumpen oder Festbrennstoffkesseln. Ausführung nach EN 12897 und DIN 4753 für Heizungsanlagen nach EN 12828. Geeignet für Anlagen mit Heizwasser-Vorlauftemperatur bis 110 °C und heizseitigem Betriebsdruck bis 6 bar. 7 Vor- und Rücklaufanschlüsse R 2 (oben, mitte und unten) und 5 Klemmsysteme für Tauchtemperatursensoren/Temperaturregler/Thermometer am Speichermantel. Es können bis zu 4 Thermometer zur Erfassung der Temperaturschichtung eingebaut werden.Lieferumfang:Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung kunststoffbeschichtet, Farbe vitographite und Stellfüßen.Speicherinhalt750lAbmessungen (mit Wärmedämmung)Länge Ø1.064mmBreite1.119mmHöhe1.900mmGewicht132kgAbmessungen (ohne Wärmedämmung)Einbringmaß Ø790mmKippmaß1.890mmTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)Heizwasser-PufferspeicherEnergieeffizienzklasse-Warmhalteverluste93,8WInhalt750l-Puffertemperatursensor Pt 1000 (3 Stück)Für den Betrieb mit Heizwasser-Pufferspeicher. Tauchtemperatursensoren mit Anschlussleitung (5 m lang), zur Erfassung der Temperaturen im Heizwasser-Pufferspeicher.-Anschlusseinheit PufferspeicherZur Einbindung des Heizwasser-Pufferspeichers in den Heizkreis vor der Modular-Divicon, bestehend aus 2 T-Stücken mit Überwurfmuttern und Dichtungen.-Die unentgeltliche Garantiezeit beginnt mit der Inbetriebnahme der Anlage, spätestens 3 Monate nach Lieferung durch Viessmann und endet automatisch nach 5 Jahren. Durch Garantieleistungen wird die Garantiezeit weder verlängert noch erneuert. Die Garantie ergänzt die gesetzlichen Gewährleistungsbedingungen. Viessmann garantiert dem Heizungsfachbetrieb und dem Anlagenbetreiber die einwandfreie Qualität der Produkte durch die kostenlose Behebung der Mängel des Paket-Lieferumfangs, die innerhalb der fünf Jahre nachweislich auf Material- und Fertigungsfehler zurückzuführen sind. Die Anfahrt- und Lohnkosten für die Fehlersuche sowie der Aus- und Einbau der defekten Bauteile werden gemäß den im Handwerk üblichen Kosten ersetzt. Ausgenommen sind Verschleißteile und Hilfsmaterialien* sowie Schäden, die nachweislich durch Nichtbeachten von Montage-, Bedienungs- und Serviceanleitungen sowie äußere Einflüsse (z. B. Frost und äußere Gewalteinwirkung) entstehen. Maßgeblich sind die jeweiligen Bedingungen der Viessmann Garantie.www.viessmann.de/garantie-
Vollautomatischer Niedertemperatur-Pelletskessel mit Saugzuggebläse und modulierender Pelletszuförderung zur effizienten Verbrennung von Holzpellets gemäß EN ISO 17225. Teil 2 (Holzpellets Klasse A1/D06). Der Kessel wird isoliert in einem Karton verpackt geliefert und bietet eine Vielzahl von Funktionen:
Spezialretorte mit patentiertem Brenner im Fallschachtprinzip für eine zuverlässige und automatische Reinigung mittels motorisiertem Schieberost und Ascheschnecke mit externer Aschebox (Volumen 14.5 Liter).
Drehzahlgeregeltes und überwachtes Saugzuggebläse zur Leistungsregelung.
Vollautomatische. geräuschlose Zündung mit Glühzünder.
Automatische WOS-Technik (Wirkungsgrad-Optimierungs-System) für maximale Effizienz und automatische Reinigung des Wärmetauschers.
Hohe Sicherheit gegen Rückbrand durch ein Doppelschiebersystem.
Großzügig dimensionierter Pelletbehälter mit einem Volumen von 35 Litern.
Externes. frei positionierbares Saugmodul zur Installation in der Rückluftleitung.
Integrierte Rücklaufanhebung.
Möglichkeit des raumluftabhängigen oder -unabhängigen Betriebs.
Schür- und Reinigungsgeräteset.
Das Regelsystem Lambdatronic P 3200 Touch bietet eine Mikroprozessorregelung zur optimalen Steuerung des Verbrennungsablaufs. Es verfügt über ein 7" großes Farbdisplay zur Darstellung aller wichtigen Werte und Zustandsmeldungen. Eine USB-Schnittstelle ermöglicht Updates. und der stromsparende Standby-Betrieb spart Energie. Weitere Funktionen des Regelsystems sind die Lambdaregelung mit Breitbandsonde. ein Kernmodul mit Ausgängen für 2 Mischerheizkreise (einschließlich Außenfühler) und 1 drehzahlgeregelten Pumpenausgang oder Umschaltventil. Das Hydraulikmodul bietet entweder 2 drehzahlgeregelte Pumpenausgänge oder 1 drehzahlgeregelten Pumpenausgang und 1 Umschaltventil. Es gibt auch 6 Fühlereingänge und Boilermanagement mit 1 Fühler. Die Heizkreisregelung ist für 1 Mischerheizkreis ausgelegt. während ein optionaler Fühler einen zweiten Heizkreis ermöglicht. Das Regelungssystem kann auf 8 Hydraulikmodule (Wandgehäuse) erweitert werden. um zahlreiche Zusatzfunktionen wie Solar. Öl-/Gaskessel. Zirkulation. Differenzregelung (z.B. für wassergeführte Kamineinsätze) usw. zu ermöglichen. Bitte beachten Sie die erforderlichen Zusatzausrüstungen in den Anschlussschemata.
Zusätzlich umfasst das Set einen Boilerblock mit emailliertem Warmwasserspeicher und Ladepumpengruppe sowie einen Hydraulikblock mit Rohrgruppe. Sicherheitsgruppe. Ausdehungsgefäß usw. Ein Heizkreismodul mit Heizkreismischer und Pumpe ist ebenfalls enthalten.
VIESSMANN Vitoligno 300-S
Nenn-Wärmeleistung
49.0
kW
Scheitholzkessel für Scheitholz bis 50 cm Länge mit maximalem Bedienkomfort durch die Befüllung von oben
Großer Füllrauminhalt (185 bis 255 l)
Kesselwirkungsgrad: Bis 94,6 %
Breitband-Lambdasonde für eine optimale Verbrennungsregelung
Niedrige Staubemissionswerte zur Einhaltung der 1. BImSchV, Stufe 2
Ecotronic Regelung mit Inbetriebnahme-Assistenten für bis zu 4 Heizkreise
Hoher Bedienkomfort und lange Wartungsintervalle durch automatische Wärmetauscherreinigung
Exakte Temperaturschichtung des Heizwasser-Pufferspeichers durch den Einsatz des Pufferspeicherregelventils - verhindert eine Irritation der Schichtung über den Rücklauf.
Automatische Zündung mit energiesparendem Zündelement
Schwelgasabsaugung für raucharmes Nachlegen
Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Der Vitoligno 300-S bietet durch seine Ladeöffnung von oben (Toploader) und seinem großen Füllraumvolumen einen sehr hohen Bedienkomfort beim Heizen mit Scheitholz (bis 50 cm Länge), Holzbriketts und Resthölzern. Die Schwelgasabsaugung gewährleistet ein raucharmes Nachlegen. Durch eine Vergasertechnik mit robustem Gussrost, einem Brennraum aus speziellem Feuerbeton, dem drehzahlgeregeltem Abgasgebläse und einer Primär- und Sekundärluftzufuhr auf Basis einer Lambda-Sonden-Regelung wird ein sehr hoher Wirkungsgrad und gleichzeitig niedrigste Emissionswerte erzielt. Die Anzündung des Brennstoffs erfolgt automatisch über ein energiesparendes Zündelement.
Im senkrecht stehenden Rohrwärmetauscher wird die Wärmeenergie der Brenngase auf das Kesselwasser übertragen. Der Rohrwärmetauscher wird durch Wirbulatoren automatisch und periodisch gereinigt. Gleichzeitig optimieren die Wirbulatoren den Wirkungsgrad des Heizkessels. Somit kann eine dauerhafte Wärmeübertragung und lange Reinigungsintervalle erzielt werden.
Bei der Auslieferung des Heizkessels sind sowohl die hocheffiziente Wärmedämmung und die Verkleidung aus pulverbeschichtetem Stahlblech montiert.
Farbe der Verkleidung: vitographit
Mit VIESSMANN Ecotronic, witterungsgeführte, digitale Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur und modulierender Leistungsregelung.
Regelung einer elektrischen Rücklauftemperaturanhebung, Ansteuerung der Kesselkreispumpe, Regelung des Heizwasser-Pufferspeichers mit intelligentem Puffermanagement für eine Restwärmenutzung (Einsparung Brennstoffkosten bis zu 9 %) im Ausbrand und eine schnelle Wärmeversorgung der Heizkreise in der Startphase.
Die Bedieneinheit besteht aus einer mehrzeiligen, beleuchteten Displaydarstellung und Klartextunterstützung.
Durch Plug and Work-Funktion und Inbetriebnahme-Assistent wird die Inbetriebnahme vereinfacht.
In der Regelung sind beinhaltet:
Automatikfunktion für die Anpassung der Zeitprogramme zur Trinkwassererwärmung
Automatische Sommer-/Winterzeitumschaltung
Kontrollierte Estrich-Aufheizung
Speichertemperaturregelung
Integriertes Diagnosesystem
Sammelstörmeldung
Folgende Heizkreise können mit der Kesselkreisregelung Ecotronic angesteuert werden:
Bis zu 3 Heizkreise mit Mischer
2 Heizkreise mit Mischer und einer Trinkwassererwärmung
1 Heizkreis mit Mischer, einem Solarkreis und einer Trinkwassererwärmung
Die Mischeransteuerung funktioniert nur in Verbindung mit Erweiterungssätzen (Zubehör).
Ein 4. Heizkreis mit Mischer kann über KM-BUS angeschlossen werden. Heizkennlinien und Zeiträume für die Heizkreise, Temperatur-Sollwerte und Heizprogramme sind getrennt einstellbar.
Die Fernbedienungen Vitotrol 200-A oder Vitotrol 300-A sind für die Heizkreise anschließbar. Über die Funktionserweiterung Vitotrol 350 (Zubehör) mit Touch-Display sind bis zu 20 weitere Funktionserweiterungen bei der Kesselkreisregelung Ecotronic möglich. Die Funktionserweiterung ermöglicht die Fernwartung und Fernbedienung. Alle relevanten Informationen des Heizkessels werden angezeigt. Weitere Heizkreise sowie Trinkwassererwärmung oder Wärme-Fernleitungen können angesteuert werden.
Durch Vitoconnect 100, Typ OPTO 1 kann der Anwender über sein Smartphone mit seinem Scheitholzkessel kommunizieren.
Lieferumfang:
Kesselkörper mit Wärmedämmung
Menügeführte Kesselkreisregelung Ecotronic für witterungsgeführten Betrieb mit integrierter Heizkreisplatine für bis zu 4 Heizkreise
Vor- und Rücklauftemperatursensor
Rücklauftemperaturanhebung geregelt
Automatische Zündung
Automatische Wärmetauscherreinigung
Türkontaktschalter für Schwelgasabsaugung
Abgasgebläse mit Abgastemperatursensor und Breitbandlambdasonde
Aschelade
Pufferspeicherregelventil
Türsicherheitsschalter für Füllraumöffnung
Außentemperatursensor
3 Puffertemperatursensoren mit Tauchhülse, steckerfertig verdrahtet
Schür- und Reinigungsgerät
Abmessungen:
Länge
1195
mm
Breite
840
mm
Höhe
1463
mm
Gewicht
742
kg
Abmessungen Einbringmaße:
Länge
1335
mm
Breite
1014
mm
Höhe
1800
mm
Gewicht
750
Füllraum
185
l
Zul. Betriebsdruck
3
bar
Wirkungsgrad:
Bei Voll-Last bis
93,4
%
Bei Teillast bis
92,7
%
Mittlere Abgastemperatur:
Bei Voll-Last
96
°C
Abgasanschluss
200
mm
Farbe
Vitographit
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Festbrennstoffkessel
Energieeffizienzklasse
A+
Nenn-Wärmeleistung
49
kW
Energieeffizienzindex
119
Raumheizungs-Jahresnutzungsgrad
81
%
Temperaturregler
Temperaturregler Klasse
II
Beitrag Raumheizungs-Energieeffizienz
2
%
ETA ePE-K 170 links EP mit elektrostatischem Partikelabscheider und integrierter Rücklaufanhebung fuer Pellets ISO 17225-2, ENplus-A1.
Modulierende Feuerung, schamottierte
Retorte mit getrennter Primaer- und
Sekundaerluft, Abgasrueckfuehrung
zur Begrenzung der Feuerraumtemperatur,
Lambdasonde fuer automatische Anpassung
von Einschub, Primaer- u. Sekundaerluft
an Brennstoff, Pelletsfoerderung bis zu
20m Entfernung vom Lager zum Zwischen-
behaelter am Kessel mit Saugturbine,
mit Dosierschnecke entlastete Zellen-
radschleuse zur Rueckbrandsicherung,
drehzahlgeregelter Saugzugventilator,
Keramikgluehzuendung, automatische
Entaschung der Retorte mittels Drehrost
Waermetauscher in Dreizugtechnik mit
automatischer Reinigung mittels Wirbu-
latoren, Vollentaschung des gesamten
Kessels mit einer Ascheschnecken in
einen abnehmbaren Aschebehaelter, Asche
wird im Behaelter komprimiert (lange
Entleerintervalle).
Integrierte Ruecklaufanhebung mit
Mischer und Hocheffizienzpumpe und
integrierter elektrostatischer
Partikelabscheider mit vollauto-
matischer Reinigung (Abscheidegrad 80%)
Integrierter Sensor zur Erfassung der
erzeugten Waermemenge (nicht geeicht).
Geprueft BLT Wieselburg und TUEV Sued.
Mikroprozessorregelung:
Bedienung mit 7 Zoll Touchscreen mit
intuitiver Benutzerfuehrung,
2 Mischerheizkreise mit Wochenprogramm
(Bei Verwendung von automatischen
Umschalteinheiten mit Schnecken faellt
ein Mischerheizkreis weg), Erweiterung
mit Raumfuehlern moeglich.
Speicherladung oder Frischwassermodul,
Zirkulationspumpe, Puffermanagement
(Fuehlerset 19024-01 erforderlich),
Solaranlage (Fuehlerset 19027-01 erford.
),
Eingang fuer externe Waermeanforderung
(Start/Stop), potentialfreier Ausgang
(Wechsler) fuer Stoermeldung,
LAN Schnittstelle fuer
Internetanbindung.
Fernbedienung der Regelung und E-mail
Benachrichtigung ueber kostenlose
Internetplattform www.meinETA.at
1 Aussen-, 1 Mischerkreisvorlauf- und
1 WW-Speicherfuehler im Lieferumfang,
Kessel fertig verdrahtet und Einschub-
einheit steckerfertig vorverdrahtet.
ACHTUNG: Kesselgewicht beachten,Abladen
nur mit Kran (4-Strang-Kettengehaenge)
oder Gabelstapler mit ausreichender
Nutzlast u. Gabelzinken (mind.1900 mm)
moeglich.
Technische Daten:
Nennleistungsbereich (M25):50,9-169,9kW
Kesseltemperatur einstellbar: 70-90 C
Kesselwirkungsgrad:Teil/Nenn 93,9/93,8%
Kesselabmessungen inklusive Einschub:
BxTxH 1715x2377x2124mm
Einbringabmessungen: 905x2073x1970mm
Gesamtgewicht mit Zellrad-Stoker:1882kg
Einbringgewicht: 1682kg
Aschebehaeltervolumen: 94lt
Abgasanschlussdurchmesser: 200/250mm
Mindestanschlusshoehe Kamin: 2400mm
Elektrische Leistungsaufnahme: 159/164W
Stromanschluss 1x230V / 50Hz / 16A
Vitoligno 300-S 49 kW mit Abgas-Partikelabscheider Typ MP
Dieses Paket erfüllt die Anforderungen nach BEG EM, TMA Abschnitt 3.3.3, an den Staubgrenzwert von maximal 2,5 mg/m3.
Nenn-Wärmeleistung
49.0
kW
Scheitholzkessel für Scheitholz bis 50 cm Länge mit maximalem Bedienkomfort durch die Befüllung von oben
Großer Füllrauminhalt (185 bis 255 l)
Kesselwirkungsgrad: Bis 94,6 %
Breitband-Lambdasonde für eine optimale Verbrennungsregelung
Niedrige Staubemissionswerte zur Einhaltung der 1. BImSchV, Stufe 2
Ecotronic Regelung mit Inbetriebnahme-Assistenten für bis zu 4 Heizkreise
Hoher Bedienkomfort und lange Wartungsintervalle durch automatische Wärmetauscherreinigung
Exakte Temperaturschichtung des Heizwasser-Pufferspeichers durch den Einsatz des Pufferspeicherregelventils - verhindert eine Irritation der Schichtung über den Rücklauf.
Automatische Zündung mit energiesparendem Zündelement
Schwelgasabsaugung für raucharmes Nachlegen
Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Der Vitoligno 300-S bietet durch seine Ladeöffnung von oben (Toploader) und seinem großen Füllraumvolumen einen sehr hohen Bedienkomfort beim Heizen mit Scheitholz (bis 50 cm Länge), Holzbriketts und Resthölzern. Die Schwelgasabsaugung gewährleistet ein raucharmes Nachlegen. Durch eine Vergasertechnik mit robustem Gussrost, einem Brennraum aus speziellem Feuerbeton, dem drehzahlgeregeltem Abgasgebläse und einer Primär- und Sekundärluftzufuhr auf Basis einer Lambda-Sonden-Regelung wird ein sehr hoher Wirkungsgrad und gleichzeitig niedrigste Emissionswerte erzielt. Die Anzündung des Brennstoffs erfolgt automatisch über ein energiesparendes Zündelement.
Im senkrecht stehenden Rohrwärmetauscher wird die Wärmeenergie der Brenngase auf das Kesselwasser übertragen. Der Rohrwärmetauscher wird durch Wirbulatoren automatisch und periodisch gereinigt. Gleichzeitig optimieren die Wirbulatoren den Wirkungsgrad des Heizkessels. Somit kann eine dauerhafte Wärmeübertragung und lange Reinigungsintervalle erzielt werden.
Bei der Auslieferung des Heizkessels sind sowohl die hocheffiziente Wärmedämmung und die Verkleidung aus pulverbeschichtetem Stahlblech montiert.
Farbe der Verkleidung: vitographit
Mit VIESSMANN Ecotronic, witterungsgeführte, digitale Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur und modulierender Leistungsregelung.
Regelung einer elektrischen Rücklauftemperaturanhebung, Ansteuerung der Kesselkreispumpe, Regelung des Heizwasser-Pufferspeichers mit intelligentem Puffermanagement für eine Restwärmenutzung (Einsparung Brennstoffkosten bis zu 9 %) im Ausbrand und eine schnelle Wärmeversorgung der Heizkreise in der Startphase.
Die Bedieneinheit besteht aus einer mehrzeiligen, beleuchteten Displaydarstellung und Klartextunterstützung.
Durch Plug and Work-Funktion und Inbetriebnahme-Assistent wird die Inbetriebnahme vereinfacht.
In der Regelung sind beinhaltet:
Automatikfunktion für die Anpassung der Zeitprogramme zur Trinkwassererwärmung
Automatische Sommer-/Winterzeitumschaltung
Kontrollierte Estrich-Aufheizung
Speichertemperaturregelung
Integriertes Diagnosesystem
Sammelstörmeldung
Folgende Heizkreise können mit der Kesselkreisregelung Ecotronic angesteuert werden:
Bis zu 3 Heizkreise mit Mischer
2 Heizkreise mit Mischer und einer Trinkwassererwärmung
1 Heizkreis mit Mischer, einem Solarkreis und einer Trinkwassererwärmung
Die Mischeransteuerung funktioniert nur in Verbindung mit Erweiterungssätzen (Zubehör).
Ein 4. Heizkreis mit Mischer kann über KM-BUS angeschlossen werden. Heizkennlinien und Zeiträume für die Heizkreise, Temperatur-Sollwerte und Heizprogramme sind getrennt einstellbar.
Die Fernbedienungen Vitotrol 200-A oder Vitotrol 300-A sind für die Heizkreise anschließbar. Über die Funktionserweiterung Vitotrol 350 (Zubehör) mit Touch-Display sind bis zu 20 weitere Funktionserweiterungen bei der Kesselkreisregelung Ecotronic möglich. Die Funktionserweiterung ermöglicht die Fernwartung und Fernbedienung. Alle relevanten Informationen des Heizkessels werden angezeigt. Weitere Heizkreise sowie Trinkwassererwärmung oder Wärme-Fernleitungen können angesteuert werden.
Durch Vitoconnect 100, Typ OPTO 1 kann der Anwender über sein Smartphone mit seinem Scheitholzkessel kommunizieren.
Lieferumfang:
Kesselkörper mit Wärmedämmung
Menügeführte Kesselkreisregelung Ecotronic für witterungsgeführten Betrieb mit integrierter Heizkreisplatine für bis zu 4 Heizkreise
Vor- und Rücklauftemperatursensor
Rücklauftemperaturanhebung geregelt
Automatische Zündung
Automatische Wärmetauscherreinigung
Türkontaktschalter für Schwelgasabsaugung
Abgasgebläse mit Abgastemperatursensor und Breitbandlambdasonde
Aschelade
Pufferspeicherregelventil
Türsicherheitsschalter für Füllraumöffnung
Außentemperatursensor
3 Puffertemperatursensoren mit Tauchhülse, steckerfertig verdrahtet
Schür- und Reinigungsgerät
Abmessungen:
Länge
1195
mm
Breite
840
mm
Höhe
1463
mm
Gewicht
742
kg
Abmessungen Einbringmaße:
Länge
1335
mm
Breite
1014
mm
Höhe
1800
mm
Gewicht
750
Füllraum
185
l
Zul. Betriebsdruck
3
bar
Wirkungsgrad:
Bei Voll-Last bis
93,4
%
Bei Teillast bis
92,7
%
Mittlere Abgastemperatur:
Bei Voll-Last
96
°C
Abgasanschluss
200
mm
Farbe
Vitographit
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Festbrennstoffkessel
Energieeffizienzklasse
A+
Nenn-Wärmeleistung
49
kW
Energieeffizienzindex
119
Raumheizungs-Jahresnutzungsgrad
81
%
Temperaturregler
Temperaturregler Klasse
I
Beitrag Raumheizungs-Energieeffizienz
1
%
Paket Violigno 300-C 18 kW Saugsystem
bestehend aus:
- 1 x Z024718 Vitoligno 300-C 18 kW,
Saugsystem
- 1 x ZK01956 Elektrische
Rücklauftemperaturanh. DN25
- 1 x 7424592 Rohrverschraubung G 1 1/2
x Rp 1 (Satz)
- 1 x 7143779 Kleinverteiler mit
Armaturen
- 1 x 7539451 Kesselanschluss-St. 1/2"
ew-silver 130
- 1 x Z024674 Vitocell 320-M SVHA 750l
vitographite
- 1 x ZK01320 Pufferspeichersensoren (3
Stück)
- 1 x 7159406 Anschlusseinheit
Pufferspeicher
- 1 x 7975306 10 J Premium-GA Vitoligno
(Aktion)
-
VIESSMANN Vitoligno 300-C
Stahlheizkessel für die Verbrennung von
Holzpellets nach EN ISO 17225-2 (Klasse
A1 / D06) und ENplus-A1
Pelletzuführung durch Saugsystem mit
Pelletbehälter, Einschubschnecke
einschl. 6-Kammer Zellenradschleuse und
eingebauter Saugturbine. Anschlüsse für
Zuführ- und Rückluftschlauch am
Pelletbehälter.
Nenn-Wärmeleistungsbereich: 6 - 18 kW
- Wirkungsgrad: Bis zu 95,1 %
- Niedrigste Staub-Emissionswerte durch
innovative Verbrennungstechnologie
- Automatische Brennraumentaschung durch
Lamellenrost aus Edelstahl für hohe
Betriebssicherheit und lange
Reinigungsintervalle
- Automatische Entaschung verdichtet die
Asche in die Aschebox - Entleerung der
fahrbaren Aschebox nur ein- bis
zweimal jährlich.
- Hohe Funktionssicherheit durch
Zellenradschleuse für 100-prozentige
Rückbrandsicherheit
- Geringer Stromverbrauch durch
automatische Zündung mit keramischem
Heizelement
- Ecotronic Regelung mit menügeführter
Klartextanzeige und automatischer
Funktionsüberwachung sowie
Pufferladeregelung und Solarfunktion
- Umfangreiches Zubehör für Pelletzufuhr
und Pelletlagerung
- Internetfähig durch Vitoconnect
(Zubehör) für Bedienung und Service
über Viessmann Apps
Dreizugkessel mit Brenner für
modulierende Leistungsanpassung und
drehzahlgeregeltem Abgasgebläse.
Doppelte Verbrennungsregelung durch
Lambdasonde und Abgastemperatursensor.
Brennkammer mit Fallschachtprinzip aus
hochhitzebeständiger Keramik mit
automatischer Zündung und zuverlässiger,
automatischer Reinigung durch
Lamellenrost aus Edelstahl. Automatische
Reinigung der Wärmetauscher für
gleichbleibend hohen Wirkungsgrad auch
im Teillastbetrieb. 6-Kammer
Zellenradschleuse in der Pelletzufuhr
gewährleistet Rückbrandsicherheit.
Automatische Entaschung mit großer
Aschebox für lange Reinigungsintervalle.
Mit VIESSMANN Ecotronic,
witterungsgeführte, digitale Kessel- und
Heizkreisregelung für den Betrieb mit
gleitend abgesenkter
Kesselwassertemperatur und modulierenden
Brennern.
Regelung einer
Rücklauftemperaturanhebung, Ansteuerung
der Kesselkreispumpe und Regelung des
Heizwasser-Pufferspeichers bei Anlagen
mit Heizwasser-Pufferspeicher. Mit
Bedieneinheit mit mehrzeiliger,
beleuchteter Displaydarstellung und
Klartextunterstützung, vereinfachter
Inbetriebnahme durch Plug and
Work-Funktion, Automatikfunktion für die
Anpassung der Zeitprogramme für die
Trinkwassererwärmung, automatischer
Sommer-/Winterzeitumschaltung,
Wartungsmeldung, Verbrauchsanzeige,
kontrollierter Estrich-Aufheizung,
Speichertemperaturregelung und
integriertem Diagnosesystem und
Sammelstörmeldung. Die
Kesselkreisregelung Ecotronic kann bis
zu drei Heizkreise mit Mischer, zwei
Heizkreise mit Mischer und
Trinkwassererwärmung oder einen
Heizkreis mit Mischer, einen Solarkreis
und Trinkwassererwärmung ansteuern -
Mischeransteuerung nur in Verbindung mit
Erweiterungssätzen (Zubehör). Ein
weiterer 4. Heizkreis kann über KM-BUS
angeschlossen werden. Heizkennlinien und
Zeiträume für die Heizkreise,
Temperatur-Sollwerte und Heizprogramme
sind getrennt einstellbar. Internetfähig
durch Vitoconnect (Zubehör) für
Bedienung und Service über Viessmann
Apps. Fernbedienungen Vitotrol 200-A
oder Vitotrol 300-A (max. eine Vitotrol
300-A) sind für die Heizkreise
anschließbar. Über die
Funktionserweiterung Vitotrol 350-C
(Zubehör) mit Touch-Display sind bis zu
20 weitere Funktionserweiterungen bei
der Kesselkreisregelung Ecotronic
möglich. Die Funktionserweiterung
Vitotrol 350-C kann wahlweise als
Raumbedienung oder als Kaskadenregler
verwendet werden. Es können bis zu vier
Festbrennstoffkessel in Kaskade
geschaltet werden. Es werden die
Fernwartung und Fernbedienung ermöglicht
und alle relevanten Informationen des
Heizkessels angezeigt, weitere
Heizkreise sowie Trinkwassererwärmung
oder Wärme-Fernleitungen können
angesteuert werden.
Lieferumfang:
- Kesselkörper mit Wärmedämmung
- Kesselkreisregelung Ecotronic
- Außentemperatursensor
- Temperatursensor für
Speicher-Wassererwärmer
- Brenner mit Verbrennungsregelung durch
Lambdasonde und Abgastemperatursensor
- Automatische Zündung
- Drehzahlgeregeltes Abgasgebläse
- Anschlusseinheit Einschub
- Pelletbehälter
- Eingebaute Saugturbine mit Anschluss
für Zufuhr- und Rückluftschlauch
- Automatische Wärmetauscherreinigung
- Automatische Entaschung in Aschebox
(fahrbar)
Gesamtabmessungen:
- Länge: 1.127 mm
- Breite: 1.175 mm
- Höhe: 1.367 mm
- Gewicht: 510 kg
Einbringmaße ohne Wärmedämmung:
- Länge: 1127 mm
- Breite: 690 mm
- Höhe: 1390 mm
- Gewicht: 384 kg
Inhalt Kesselwasser: 100 l
Zul. Betriebsdruck: 3 bar
Zul. Betriebsdruck: 0,3 MPa
Wirkungsgrad:
- Bei Volllast: 94,7 %
- Bei Teillast: 94,5 %
Abgastemperatur:
- Bei Volllast: 125 Grad C
- Bei Teillast: 80 Grad C
Abgasanschluss: 130 mm
Farbe: Vitographite
Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Festbrennstoffkessel:
- Energieeffizienzklasse: A+
- Nenn-Wärmeleistung: 33 kW
- Energieeffizienzindex: 120
- Raumheizungs-Jahresnutzungsgrad: 81 %
Temperaturregler:
- Temperaturregler Klasse: III
- Beitrag Raumheizungs-Energieeffizienz:
1,5 %
-
Rücklauftemperaturanhebung geregelt
Anschlussfertig vormontiert.
Stellantrieb, drehzahlgeregelte
Hocheffizienz-Umwälzpumpe und
Wärmedämmung.
Nennweite: DN 25
-
Rohrverschraubung G 1 1/2 x Rp 1
Für Umwälzpumpe mit Anschluss G 1 1/2.
Liefereinheit: 2 Stück
-
Kleinverteiler
Bestehend aus: Sicherheitsventil (3
bar), Manometer, Entlüfter und
Wärmedämmung.
-
Kesselanschluss-Stück mit Kondensat- und
Mess-Stutzen, übersteckend
Vitoset Abgassystem EW-Silver
für Vitoligno 300-P
einwandig, Systemgröße 130 mm
-
VIESSMANN Vitocell 320-M
Typ: SVHA
Multivalenter Heizwasser-Pufferspeicher
aus Stahl, mit integriertem
Edelstahl-Wellrohr (1.4571) zur
Trinkwassererwärmung im
Durchflussprinzip. Mit 4 Klemmsystemen
für
Tauchtemperatursensoren/Temperaturregler
/Thermometer
am Speichermantel. Mit 2 Thermometern
zum Einbau in die vordere Abdeckleiste
(2 weitere Thermometer, Zubehör, können
eingebaut werden). 2 Anschlüsse für den
Einbau von Elektro-Heizeinsätzen im
mittleren und unteren Speicherbereich.
Erfüllt die Anforderungen des DVGW
Arbeitsblattes W 551. Nach DIN 1988-200
trinkwasserseitig korrosionsgeschützt
nach Ausführung C. Für Heizungsanlagen
nach EN 12828.
Lieferumfang:
Multivalenter Heizwasser-Pufferspeicher
mit separat verpackter Wärmedämmung
Standard (2-teilig),
kunststoffbeschichtet, Farbe
vitographite, Stellfüßen und 2
Thermometern.
Speicherinhalt: 750 l
- Heizwasser: 721 l
- Trinkwasser: 29 l
Zulässige Temperaturen:
- Heizwasservorlauf: 110 Grad C
- Trinkwasser: 95 Grad C
Zul. Betriebsdruck:
- heizwasserseitig: 3 bar
- trinkwasserseitig: 10 bar
Abmessungen (mit Wärmedämmung):
- Länge Ø: 1.064 mm
- Breite: 1.119 mm
- Höhe: 1.900 mm
- Gewicht: 164 kg
Abmessungen (ohne Wärmedämmung):
- Einbringmaß Ø: 790 mm
- Kippmaß: 1.890 mm
Technische Daten zur Bestimmung der
Energieeffizienzklasse (ErP-Label):
Heizwasser-Pufferspeicher (multivalent):
- Energieeffizienzklasse: -
- Warmhalteverluste: 105,4 W
- Inhalt: 750 l
- Nicht solarer Inhalt: 750 l
-
Puffertemperatursensor Pt 1000 (3 Stück)
Für den Betrieb mit
Heizwasser-Pufferspeicher.
Tauchtemperatursensoren mit
Anschlussleitung (5 m lang), zur
Erfassung der Temperaturen im
Heizwasser-Pufferspeicher.
-
Anschlusseinheit Pufferspeicher
Zur Einbindung des
Heizwasser-Pufferspeichers in den
Heizkreis vor der Modular-Divicon,
bestehend aus 2 T-Stücken mit
Überwurfmuttern und Dichtungen.
-
10 Jahre Premium-Garantieverlängerung
Vitoligno (für nicht konnektivierte
Anlagen)
Wir garantieren dem Produkteigentümer
und dem Fachbetrieb für die Dauer von 10
Jahren die einwandfreie Funktion und
Qualität unserer Produkte durch
kostenlose Behebung auftretender Mängel.
Leistungsumfang:
- kostenlose Bereitstellung von
Ersatzteilen
- Arbeitsleistung für den Einbau der
Ersatzteile
Die Garantie beginnt mit registrierter
Inbetriebnahme, spätestens jedoch 12
Monate nach Lieferung von Viessmann.
Voraussetzung für die Garantie sind die
Allgemeinen Garantiebedingungen
(www.viessmann.de/garantiebedingungen)
und die Einhaltung der Vorgaben der
Planungs- und Serviceanleitungen von
Viessmann.
-
Bestell-Nr.: Z026377
Paket Vitoligno 300-C, 18 kW Saugsystembestehend aus:1 x Z024728 Paket Vitoligno 300-C 18 kW, Saugsystem1 x ZK01956 Elektrische Rücklauftemperaturanh. DN251 x 7424592 Rohrverschraubung G 1 1/2 x Rp 1 (Satz)1 x 7143779 Kleinverteiler mit Armaturen1 x Z024690 Divicon-HKV 1" als Bausatz m.Mischer-31 x ZK01270 Erweiterungssatz Heizkreis m. Mischer1 x 7465894 Wandhalterung Einzeldivicon1 x 7539451 Kesselanschluss-St. 1/2" ew-silver 1301 x ZK01320 Pufferspeichersensoren (3 Stück)1 x 7159406 Anschlusseinheit Pufferspeicher1 x ZK01271 Set Temperatursensoren Solarkreis1 x 7026756 5 Jahre Garantieserv. bei Registrierung-VIESSMANN Vitoligno 300-CStahlheizkessel für die Verbrennung von Holzpellets nach EN ISO 17225-2 (Klasse A1 / D06) und ENplus-A1Pelletzuführung durch Saugsystem mit Pelletbehälter, Einschubschnecke einschl. 6-Kammer Zellenradschleuse und eingebauter Saugturbine. Anschlüsse für Zuführ- und Rückluftschlauch am Pelletbehälter.Mit Abgas-Partikelabscheider:Erfüllt die Anforderungen der BAFA-Innovationsförderung für besonders staubarme Pelletkessel.Nenn-Wärmeleistungsbereich6 - 18kWWirkungsgrad: Bis zu 95,1 %Niedrigste Staub-Emissionswerte durch innovative VerbrennungstechnologieAutomatische Brennraumentaschung durch Lamellenrost aus Edelstahl für hohe Betriebssicherheit und lange ReinigungsintervalleAutomatische Entaschung verdichtet die Asche in die Aschebox - Entleerung der fahrbaren Aschebox nur ein- bis zweimal jährlich.Hohe Funktionssicherheit durch Zellenradschleuse für 100-prozentige RückbrandsicherheitGeringer Stromverbrauch durch automatische Zündung mit keramischem HeizelementEcotronic Regelung mit menügeführter Klartextanzeige und automatischer Funktionsüberwachung sowie Pufferladeregelung und SolarfunktionUmfangreiches Zubehör für Pelletzufuhr und PelletlagerungInternetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann AppsDreizugkessel mit Brenner für modulierende Leistungsanpassung und drehzahlgeregeltem Abgasgebläse.Doppelte Verbrennungsregelung durch Lambdasonde und Abgastemperatursensor. Brennkammer mit Fallschachtprinzip aus hochhitzebeständiger Keramik mit automatischer Zündung und zuverlässiger, automatischer Reinigung durch Lamellenrost aus Edelstahl. Automatische Reinigung der Wärmetauscher für gleichbleibend hohen Wirkungsgrad auch im Teillastbetrieb. 6-Kammer Zellenradschleuse in der Pelletzufuhr gewährleistet Rückbrandsicherheit. Automatische Entaschung mit großer Aschebox für lange Reinigungsintervalle.Abgas-Partikelabscheider, Länge: 500 mmElektrostatischer Filter zum Einbau in Abgasrohre mit Ø 130 mmMit VIESSMANN Ecotronic, witterungsgeführte, digitale Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur und modulierenden Brennern.Regelung einer Rücklauftemperaturanhebung, Ansteuerung der Kesselkreispumpe und Regelung des Heizwasser-Pufferspeichers bei Anlagen mit Heizwasser-Pufferspeicher. Mit Bedieneinheit mit mehrzeiliger, beleuchteter Displaydarstellung und Klartextunterstützung, vereinfachter Inbetriebnahme durch Plug and Work-Funktion, Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung, automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung, Verbrauchsanzeige, kontrollierter Estrich-Aufheizung, Speichertemperaturregelung und integriertem Diagnosesystem und Sammelstörmeldung. Die Kesselkreisregelung Ecotronic kann bis zu drei Heizkreise mit Mischer, zwei Heizkreise mit Mischer und Trinkwassererwärmung oder einen Heizkreis mit Mischer, einen Solarkreis und Trinkwassererwärmung ansteuern - Mischeransteuerung nur in Verbindung mit Erweiterungssätzen (Zubehör). Ein weiterer 4. Heizkreis kann über KM-BUS angeschlossen werden. Heizkennlinien und Zeiträume für die Heizkreise, Temperatur-Sollwerte und Heizprogramme sind getrennt einstellbar. Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps. Fernbedienungen Vitotrol 200-A oder Vitotrol 300-A (max. eine Vitotrol 300-A) sind für die Heizkreise anschließbar. Über die Funktionserweiterung Vitotrol 350-C (Zubehör) mit Touch-Display sind bis zu 20 weitere Funktionserweiterungen bei der Kesselkreisregelung Ecotronic möglich. Die Funktionserweiterung Vitotrol 350-C kann wahlweise als Raumbedienung oder als Kaskadenregler verwendet werden. Es können bis zu vier Festbrennstoffkessel in Kaskade geschaltet werden. Es werden die Fernwartung und Fernbedienung ermöglicht und alle relevanten Informationen des Heizkessels angezeigt, weitere Heizkreise sowie Trinkwassererwärmung oder Wärme-Fernleitungen können angesteuert werden.Lieferumfang:Kesselkörper mit WärmedämmungKesselkreisregelung EcotronicAußentemperatursensorTemperatursensor für Speicher-WassererwärmerBrenner mit Verbrennungsregelung durch Lambdasonde und AbgastemperatursensorAutomatische ZündungDrehzahlgeregeltes AbgasgebläseAnschlusseinheit EinschubPelletbehälterEingebaute Saugturbine mit Anschluss für Zufuhr- und RückluftschlauchAutomatische WärmetauscherreinigungAutomatische Entaschung in Aschebox (fahrbar)GesamtabmessungenLänge1.127mmBreite1.175mmHöhe1.367mmGewicht510kgEinbringmaße ohne WärmedämmungLänge1127mmBreite690mmHöhe1390mmGewicht384kgInhalt Kesselwasser100lZul. Betriebsdruck3barZul. Betriebsdruck0,3MPaWirkungsgradBei Volllast94,7%Bei Teillast94,5%AbgastemperaturBei Volllast125°CBei Teillast80°CAbgasanschluss130mmFarbe:VitographiteTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)FestbrennstoffkesselEnergieeffizienzklasseA+Nenn-Wärmeleistung33kWEnergieeffizienzindex120Raumheizungs-Jahresnutzungsgrad81%TemperaturreglerTemperaturregler KlasseIIIBeitrag Raumheizungs-Energieeffizienz1,5%-Rücklauftemperaturanhebung geregeltAnschlussfertig vormontiert. Stellantrieb, drehzahlgeregelte Hocheffizienz-Umwälzpumpe und Wärmedämmung.NennweiteDN 25-Rohrverschraubung G 1 1/2 x Rp 1Für Umwälzpumpe mit Anschluss G 1 1/2.Liefereinheit: 2 Stück-KleinverteilerBestehend aus: Sicherheitsventil (3 bar), Manometer, Entlüfter und Wärmedämmung.-Divicon Heizkreis-Verteilung mit Mischer-3 (als Bausatz)Rückschlagklappe2 Kugelhähne mit ThermometerWärmedämmung(Erweiterungssätze Mischer separat bestellen.)Heizkreispumpe, Typ Wilo PARA 25/6 (drehzahlgeregelte Hocheffizienz-Umwälzpumpe), steckerfertig verdrahtetAnschlussleitung für Umwälzpumpe, Länge: 3,5 mAnschluss zum Heizkreis:DN 25 - 1-Erweiterungssatz Mischer (Mischermontage)Für einen Heizkreis mit Mischer, zur bauseitigen Verdrahtung:Mischer-MotorVorlauftemperatursensor als Anlegetemperatursensor (Pt 1000)Für Viessmann Heizungsmischer DN 20 bis 50 (einschweißbar) und R 1/2 bis R 1 1/4 (nicht für Flanschmischer).Bei Anlagen ohne thermische Solaranlage: Für den 1. und 2. Heizkreis mit Mischer, direkt angesteuert durch die Ecotronic.Bei Anlagen mit thermischer Solaranlage: Für den 1. Heizkreis mit Mischer, direkt angesteuert durch die Ecotronic.-WandbefestigungFür einzelne Divicon.-Kesselanschluss-Stück mit Kondensat- und Mess-Stutzen, übersteckendVitoset Abgassystem EW-Silver-Puffertemperatursensor Pt 1000 (3 Stück)Für den Betrieb mit Heizwasser-Pufferspeicher. Tauchtemperatursensoren mit Anschlussleitung (5 m lang), zur Erfassung der Temperaturen im Heizwasser-Pufferspeicher.-Anschlusseinheit PufferspeicherZur Einbindung des Heizwasser-Pufferspeichers in den Heizkreis vor der Modular-Divicon, bestehend aus 2 T-Stücken mit Überwurfmuttern und Dichtungen.-Set Temperatursensoren für SolarkreisTauchtemperatursensor Pt 1000 als Kollektortemperatursensor mit Anschlussleitung (5 m lang)Tauchtemperatursensor Pt 1000 als Speichertemperatursensor mit Anschlussleitung (5 m lang)-Die unentgeltliche Garantiezeit beginnt mit der Inbetriebnahme der Anlage, spätestens 3 Monate nach Lieferung durch Viessmann und endet automatisch nach 5 Jahren. Durch Garantieleistungen wird die Garantiezeit weder verlängert noch erneuert. Die Garantie ergänzt die gesetzlichen Gewährleistungsbedingungen. Viessmann garantiert dem Heizungsfachbetrieb und dem Anlagenbetreiber die einwandfreie Qualität der Produkte durch die kostenlose Behebung der Mängel des Paket-Lieferumfangs, die innerhalb der fünf Jahre nachweislich auf Material- und Fertigungsfehler zurückzuführen sind. Die Anfahrt- und Lohnkosten für die Fehlersuche sowie der Aus- und Einbau der defekten Bauteile werden gemäß den im Handwerk üblichen Kosten ersetzt. Ausgenommen sind Verschleißteile und Hilfsmaterialien* sowie Schäden, die nachweislich durch Nichtbeachten von Montage-, Bedienungs- und Serviceanleitungen sowie äußere Einflüsse (z. B. Frost und äußere Gewalteinwirkung) entstehen. Maßgeblich sind die jeweiligen Bedingungen der Viessmann Garantie.www.viessmann.de/garantie-
ETA ePE-BW 08 Pellets-Brennwert 8 kW Pelletsbrennwertkessel fuer
Holzpellets ISO 17225-2-A1, ENplus-A1
Modulierende Feuerung, schamottierte
Brennkammer, Brennwertwaermetauscher
aus Edelstahl mit automatischer
bedarfsgesteuerter Abreinigung,
Geringer Wasserverbrauch durch
Volumenstromsensor, optional
integrierbarer Partikelabscheider,
Primaer- und Sekundaerluftfuehrung,
Lambdasonde fuer
automatische Anpassung von Einschub
und Verbrennungsluft an Brennstoff,
bewegter Rost mit Selbstreinigung,
Pelletsfoerderung mit Saugturbine bis
20m Entfernung vom Lager zum Zwischen-
behaelter am Kessel, mit Dosierschnecke
entlastete Zellenschleuse zur Rueck-
brandsicherung, drehzahlgeregelter
Saugzugventilator, Zuendstab-Zuendung,
automatische Waermetauscherreinigung
mittels Wirbulatoren, Vollentaschung
des gesamten Kessels und Komprimierung
in eine abnehmbare Aschebox.
Geprueft durch TUEV Sued.
Mikroprozessorregelung:
Bedienung mit 7Zoll Touchscreen mit
intuitiver Benutzerfuehrung,
Zeitprogramm fuer Pelletsfoerderung,
2 Mischerheizkreise mit Wochenprogramm
(fuer 2. Mischerkreis oder Mischerkreis
bei Pufferbetrieb 12213 erforderlich),
Erweiterung mit Raumfuehlern moeglich.
Speicherladung oder Frischwassermodul,
Zirkulationspumpe, Puffermanagement
(Fuehlerset 19024-01 erforderlich),
Solaranlage (Fuehlerset 19027-01 erford.
),
Eingang fuer externe Waermeanforderung
(Start/Stop), potentialfreier Ausgang
(Wechsler) fuer Stoermeldung,
LAN Schnittstelle fuer
Internetanbindung.
Fernbedienung der Regelung und E-mail
Benachrichtigung ueber kostenlose
Internetplattform www.meinETA.at
1 Aussen-, 1 Mischerkreisvorlauf- und
1 WW-Speicherfuehler im Lieferumfang,
Kessel fertig verdrahtet.
Freie Restfoerderhoehe der Pumpe
(bei dT=20K) fuer den Betrieb mit einem
Puffer oder Radiatoren (Heizkoerper):
7,3mWS/ 0,34m3h
Freie Restfoerderhoehe der Pumpe
(bei dT=7K) fuer den Betrieb
einer Fubodenheizung: 5,7mWS/0,98m3h
Technische Daten:
Nennleistungsbereich
-kondensierend: 2,4-8,0kW
-nicht kondensierend: 2,3-7,6kW
Kesselvorlauftemperatur: 30-90C
Kesselabmessungen:BxTxH 700x635x1550mm
Gesamtgewicht: 270kg
Pelletszwischenbehaelterinhalt 28kg
Abgasanschlussdurchmesser: 130mm
Stromanschluss 1x230V / 50Hz / 13A
Paket Vitoligno 300-C 32kW mit Filterbestehend aus:1 x Z024730 Paket Vitoligno 300-C 32 kW, Saugsystem1 x ZK02926 Elektrische Rücklauftemperaturanhebung1 x 7424591 Rohrverschraubung G2 x Rp 1 1/4 (Satz)1 x 7143779 Kleinverteiler mit Armaturen1 x Z024690 Divicon-HKV 1" als Bausatz m.Mischer-31 x ZK01270 Erweiterungssatz Heizkreis m. Mischer1 x 7465894 Wandhalterung Einzeldivicon1 x 7539451 Kesselanschluss-St. 1/2" ew-silver 1301 x Z024748 Vitocell 100-E SVPA 950l vitographite1 x ZK01320 Pufferspeichersensoren (3 Stück)1 x 7159406 Anschlusseinheit Pufferspeicher1 x 7026756 5 Jahre Garantieserv. bei Registrierung-VIESSMANN Vitoligno 300-CStahlheizkessel für die Verbrennung von Holzpellets nach EN ISO 17225-2 (Klasse A1 / D06) und ENplus-A1Pelletzuführung durch Saugsystem mit Pelletbehälter, Einschubschnecke einschl. 6-Kammer Zellenradschleuse und eingebauter Saugturbine. Anschlüsse für Zuführ- und Rückluftschlauch am Pelletbehälter.Mit Abgas-Partikelabscheider:Erfüllt die Anforderungen der BAFA-Innovationsförderung für besonders staubarme Pelletkessel.Nenn-Wärmeleistungsbereich11 - 32kWWirkungsgrad: Bis zu 95,1 %Niedrigste Staub-Emissionswerte durch innovative VerbrennungstechnologieAutomatische Brennraumentaschung durch Lamellenrost aus Edelstahl für hohe Betriebssicherheit und lange ReinigungsintervalleAutomatische Entaschung verdichtet die Asche in die Aschebox - Entleerung der fahrbaren Aschebox nur ein- bis zweimal jährlich.Hohe Funktionssicherheit durch Zellenradschleuse für 100-prozentige RückbrandsicherheitGeringer Stromverbrauch durch automatische Zündung mit keramischem HeizelementEcotronic Regelung mit menügeführter Klartextanzeige und automatischer Funktionsüberwachung sowie Pufferladeregelung und SolarfunktionUmfangreiches Zubehör für Pelletzufuhr und PelletlagerungInternetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann AppsDreizugkessel mit Brenner für modulierende Leistungsanpassung und drehzahlgeregeltem Abgasgebläse.Doppelte Verbrennungsregelung durch Lambdasonde und Abgastemperatursensor. Brennkammer mit Fallschachtprinzip aus hochhitzebeständiger Keramik mit automatischer Zündung und zuverlässiger, automatischer Reinigung durch Lamellenrost aus Edelstahl. Automatische Reinigung der Wärmetauscher für gleichbleibend hohen Wirkungsgrad auch im Teillastbetrieb. 6-Kammer Zellenradschleuse in der Pelletzufuhr gewährleistet Rückbrandsicherheit. Automatische Entaschung mit großer Aschebox für lange Reinigungsintervalle.Abgas-Partikelabscheider, Länge: 500 mmElektrostatischer Filter zum Einbau in Abgasrohre mit Ø 130 mmMit VIESSMANN Ecotronic, witterungsgeführte, digitale Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur und modulierenden Brennern.Regelung einer Rücklauftemperaturanhebung, Ansteuerung der Kesselkreispumpe und Regelung des Heizwasser-Pufferspeichers bei Anlagen mit Heizwasser-Pufferspeicher. Mit Bedieneinheit mit mehrzeiliger, beleuchteter Displaydarstellung und Klartextunterstützung, vereinfachter Inbetriebnahme durch Plug and Work-Funktion, Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung, automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung, Verbrauchsanzeige, kontrollierter Estrich-Aufheizung, Speichertemperaturregelung und integriertem Diagnosesystem und Sammelstörmeldung. Die Kesselkreisregelung Ecotronic kann bis zu drei Heizkreise mit Mischer, zwei Heizkreise mit Mischer und Trinkwassererwärmung oder einen Heizkreis mit Mischer, einen Solarkreis und Trinkwassererwärmung ansteuern - Mischeransteuerung nur in Verbindung mit Erweiterungssätzen (Zubehör). Ein weiterer 4. Heizkreis kann über KM-BUS angeschlossen werden. Heizkennlinien und Zeiträume für die Heizkreise, Temperatur-Sollwerte und Heizprogramme sind getrennt einstellbar. Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps. Fernbedienungen Vitotrol 200-A oder Vitotrol 300-A (max. eine Vitotrol 300-A) sind für die Heizkreise anschließbar. Über die Funktionserweiterung Vitotrol 350-C (Zubehör) mit Touch-Display sind bis zu 20 weitere Funktionserweiterungen bei der Kesselkreisregelung Ecotronic möglich. Die Funktionserweiterung Vitotrol 350-C kann wahlweise als Raumbedienung oder als Kaskadenregler verwendet werden. Es können bis zu vier Festbrennstoffkessel in Kaskade geschaltet werden. Es werden die Fernwartung und Fernbedienung ermöglicht und alle relevanten Informationen des Heizkessels angezeigt, weitere Heizkreise sowie Trinkwassererwärmung oder Wärme-Fernleitungen können angesteuert werden.Lieferumfang:Kesselkörper mit WärmedämmungKesselkreisregelung EcotronicAußentemperatursensorTemperatursensor für Speicher-WassererwärmerBrenner mit Verbrennungsregelung durch Lambdasonde und AbgastemperatursensorAutomatische ZündungDrehzahlgeregeltes AbgasgebläseAnschlusseinheit EinschubPelletbehälterEingebaute Saugturbine mit Anschluss für Zufuhr- und RückluftschlauchAutomatische WärmetauscherreinigungAutomatische Entaschung in Aschebox (fahrbar)GesamtabmessungenLänge1.224mmBreite1.332mmHöhe1.538mmGewicht650kgEinbringmaße ohne WärmedämmungLänge1224mmBreite793mmHöhe1560mmGewicht527kgInhalt Kesselwasser180lZul. Betriebsdruck3barZul. Betriebsdruck0,3MPaWirkungsgradBei Volllast94,9%Bei Teillast93,7%AbgastemperaturBei Volllast130°CBei Teillast80°CAbgasanschluss150mmFarbe:VitographiteTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)FestbrennstoffkesselEnergieeffizienzklasseA+Nenn-Wärmeleistung33kWEnergieeffizienzindex120Raumheizungs-Jahresnutzungsgrad81%TemperaturreglerTemperaturregler KlasseIIIBeitrag Raumheizungs-Energieeffizienz1,5%-Rücklauftemperaturanhebung geregeltAnschlussfertig vormontiert.Stellantrieb, drehzahlgeregelte Hocheffizienz-Umwälzpumpe und Wärmedämmung.NennweiteDN 32-Rohrverschraubung G 2 x R 1 1/4Für Umwälzpumpe mit Anschluss G 1 1/2.Liefereinheit: 2 Stück-KleinverteilerBestehend aus: Sicherheitsventil (3 bar), Manometer, Entlüfter und Wärmedämmung.-Divicon Heizkreis-Verteilung mit Mischer-3 (als Bausatz)Rückschlagklappe2 Kugelhähne mit ThermometerWärmedämmung(Erweiterungssätze Mischer separat bestellen.)Heizkreispumpe, Typ Wilo PARA 25/6 (drehzahlgeregelte Hocheffizienz-Umwälzpumpe), steckerfertig verdrahtetAnschlussleitung für Umwälzpumpe, Länge: 3,5 mAnschluss zum Heizkreis:DN 25 - 1-Erweiterungssatz Mischer (Mischermontage)Für einen Heizkreis mit Mischer, zur bauseitigen Verdrahtung:Mischer-MotorVorlauftemperatursensor als Anlegetemperatursensor (Pt 1000)Für Viessmann Heizungsmischer DN 20 bis 50 (einschweißbar) und R 1/2 bis R 1 1/4 (nicht für Flanschmischer).Bei Anlagen ohne thermische Solaranlage: Für den 1. und 2. Heizkreis mit Mischer, direkt angesteuert durch die Ecotronic.Bei Anlagen mit thermischer Solaranlage: Für den 1. Heizkreis mit Mischer, direkt angesteuert durch die Ecotronic.-WandbefestigungFür einzelne Divicon.-Kesselanschluss-Stück mit Kondensat- und Mess-Stutzen, übersteckendVitoset Abgassystem EW-Silver-VIESSMANN Vitocell 100-ETypSVPBHeizwasser-Pufferspeicher für den Einsatz in Heizungsanlagen mit Solaranlagen, Wärmepumpen oder Festbrennstoffkesseln. Ausführung nach EN 12897 und DIN 4753 für Heizungsanlagen nach EN 12828. Geeignet für Anlagen mit Heizwasser-Vorlauftemperatur bis 110 °C und heizseitigem Betriebsdruck bis 6 bar. 7 Vor- und Rücklaufanschlüsse R 2 (oben, mitte und unten) und 5 Klemmsysteme für Tauchtemperatursensoren/Temperaturregler/Thermometer am Speichermantel. Es können bis zu 4 Thermometer zur Erfassung der Temperaturschichtung eingebaut werden.Lieferumfang:Heizwasser-Pufferspeicher aus Stahl mit separat verpackter Wärmedämmung kunststoffbeschichtet, Farbe vitographite und Stellfüßen.Speicherinhalt950lAbmessungen (mit Wärmedämmung)Länge Ø1.064mmBreite1.119mmHöhe2.200mmGewicht151kgAbmessungen (ohne Wärmedämmung)Einbringmaß Ø790mmKippmaß2.195mmTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)Heizwasser-PufferspeicherEnergieeffizienzklasse-Warmhalteverluste102,1WInhalt950l-Puffertemperatursensor Pt 1000 (3 Stück)Für den Betrieb mit Heizwasser-Pufferspeicher. Tauchtemperatursensoren mit Anschlussleitung (5 m lang), zur Erfassung der Temperaturen im Heizwasser-Pufferspeicher.-Anschlusseinheit PufferspeicherZur Einbindung des Heizwasser-Pufferspeichers in den Heizkreis vor der Modular-Divicon, bestehend aus 2 T-Stücken mit Überwurfmuttern und Dichtungen.-Die unentgeltliche Garantiezeit beginnt mit der Inbetriebnahme der Anlage, spätestens 3 Monate nach Lieferung durch Viessmann und endet automatisch nach 5 Jahren. Durch Garantieleistungen wird die Garantiezeit weder verlängert noch erneuert. Die Garantie ergänzt die gesetzlichen Gewährleistungsbedingungen. Viessmann garantiert dem Heizungsfachbetrieb und dem Anlagenbetreiber die einwandfreie Qualität der Produkte durch die kostenlose Behebung der Mängel des Paket-Lieferumfangs, die innerhalb der fünf Jahre nachweislich auf Material- und Fertigungsfehler zurückzuführen sind. Die Anfahrt- und Lohnkosten für die Fehlersuche sowie der Aus- und Einbau der defekten Bauteile werden gemäß den im Handwerk üblichen Kosten ersetzt. Ausgenommen sind Verschleißteile und Hilfsmaterialien* sowie Schäden, die nachweislich durch Nichtbeachten von Montage-, Bedienungs- und Serviceanleitungen sowie äußere Einflüsse (z. B. Frost und äußere Gewalteinwirkung) entstehen. Maßgeblich sind die jeweiligen Bedingungen der Viessmann Garantie.www.viessmann.de/garantie-
Paket Vitoligno 300-C, 18 kW Saugsystembestehend aus:1 x Z024718 Vitoligno 300-C 18 kW, Saugsystem1 x ZK01956 Elektrische Rücklauftemperaturanh. DN251 x 7424592 Rohrverschraubung G 1 1/2 x Rp 1 (Satz)1 x 7143779 Kleinverteiler mit Armaturen1 x Z024690 Divicon-HKV 1" als Bausatz m.Mischer-31 x ZK01270 Erweiterungssatz Heizkreis m. Mischer1 x 7465894 Wandhalterung Einzeldivicon1 x 7539451 Kesselanschluss-St. 1/2" ew-silver 1301 x ZK01320 Pufferspeichersensoren (3 Stück)1 x 7159406 Anschlusseinheit Pufferspeicher1 x ZK01271 Set Temperatursensoren Solarkreis1 x 7026756 5 Jahre Garantieserv. bei Registrierung-VIESSMANN Vitoligno 300-CStahlheizkessel für die Verbrennung von Holzpellets nach EN ISO 17225-2 (Klasse A1 / D06) und ENplus-A1Pelletzuführung durch Saugsystem mit Pelletbehälter, Einschubschnecke einschl. 6-Kammer Zellenradschleuse und eingebauter Saugturbine. Anschlüsse für Zuführ- und Rückluftschlauch am Pelletbehälter.Nenn-Wärmeleistungsbereich6 - 18kWWirkungsgrad: Bis zu 95,1 %Niedrigste Staub-Emissionswerte durch innovative VerbrennungstechnologieAutomatische Brennraumentaschung durch Lamellenrost aus Edelstahl für hohe Betriebssicherheit und lange ReinigungsintervalleAutomatische Entaschung verdichtet die Asche in die Aschebox - Entleerung der fahrbaren Aschebox nur ein- bis zweimal jährlich.Hohe Funktionssicherheit durch Zellenradschleuse für 100-prozentige RückbrandsicherheitGeringer Stromverbrauch durch automatische Zündung mit keramischem HeizelementEcotronic Regelung mit menügeführter Klartextanzeige und automatischer Funktionsüberwachung sowie Pufferladeregelung und SolarfunktionUmfangreiches Zubehör für Pelletzufuhr und PelletlagerungInternetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann AppsDreizugkessel mit Brenner für modulierende Leistungsanpassung und drehzahlgeregeltem Abgasgebläse.Doppelte Verbrennungsregelung durch Lambdasonde und Abgastemperatursensor. Brennkammer mit Fallschachtprinzip aus hochhitzebeständiger Keramik mit automatischer Zündung und zuverlässiger, automatischer Reinigung durch Lamellenrost aus Edelstahl. Automatische Reinigung der Wärmetauscher für gleichbleibend hohen Wirkungsgrad auch im Teillastbetrieb. 6-Kammer Zellenradschleuse in der Pelletzufuhr gewährleistet Rückbrandsicherheit. Automatische Entaschung mit großer Aschebox für lange Reinigungsintervalle.Mit VIESSMANN Ecotronic, witterungsgeführte, digitale Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur und modulierenden Brennern.Regelung einer Rücklauftemperaturanhebung, Ansteuerung der Kesselkreispumpe und Regelung des Heizwasser-Pufferspeichers bei Anlagen mit Heizwasser-Pufferspeicher. Mit Bedieneinheit mit mehrzeiliger, beleuchteter Displaydarstellung und Klartextunterstützung, vereinfachter Inbetriebnahme durch Plug and Work-Funktion, Automatikfunktion für die Anpassung der Zeitprogramme für die Trinkwassererwärmung, automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung, Verbrauchsanzeige, kontrollierter Estrich-Aufheizung, Speichertemperaturregelung und integriertem Diagnosesystem und Sammelstörmeldung. Die Kesselkreisregelung Ecotronic kann bis zu drei Heizkreise mit Mischer, zwei Heizkreise mit Mischer und Trinkwassererwärmung oder einen Heizkreis mit Mischer, einen Solarkreis und Trinkwassererwärmung ansteuern - Mischeransteuerung nur in Verbindung mit Erweiterungssätzen (Zubehör). Ein weiterer 4. Heizkreis kann über KM-BUS angeschlossen werden. Heizkennlinien und Zeiträume für die Heizkreise, Temperatur-Sollwerte und Heizprogramme sind getrennt einstellbar. Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps. Fernbedienungen Vitotrol 200-A oder Vitotrol 300-A (max. eine Vitotrol 300-A) sind für die Heizkreise anschließbar. Über die Funktionserweiterung Vitotrol 350-C (Zubehör) mit Touch-Display sind bis zu 20 weitere Funktionserweiterungen bei der Kesselkreisregelung Ecotronic möglich. Die Funktionserweiterung Vitotrol 350-C kann wahlweise als Raumbedienung oder als Kaskadenregler verwendet werden. Es können bis zu vier Festbrennstoffkessel in Kaskade geschaltet werden. Es werden die Fernwartung und Fernbedienung ermöglicht und alle relevanten Informationen des Heizkessels angezeigt, weitere Heizkreise sowie Trinkwassererwärmung oder Wärme-Fernleitungen können angesteuert werden.Lieferumfang:Kesselkörper mit WärmedämmungKesselkreisregelung EcotronicAußentemperatursensorTemperatursensor für Speicher-WassererwärmerBrenner mit Verbrennungsregelung durch Lambdasonde und AbgastemperatursensorAutomatische ZündungDrehzahlgeregeltes AbgasgebläseAnschlusseinheit EinschubPelletbehälterEingebaute Saugturbine mit Anschluss für Zufuhr- und RückluftschlauchAutomatische WärmetauscherreinigungAutomatische Entaschung in Aschebox (fahrbar)GesamtabmessungenLänge1.127mmBreite1.175mmHöhe1.367mmGewicht510kgEinbringmaße ohne WärmedämmungLänge1127mmBreite690mmHöhe1390mmGewicht384kgInhalt Kesselwasser100lZul. Betriebsdruck3barZul. Betriebsdruck0,3MPaWirkungsgradBei Volllast94,7%Bei Teillast94,5%AbgastemperaturBei Volllast125°CBei Teillast80°CAbgasanschluss130mmFarbe:VitographiteTechnische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)FestbrennstoffkesselEnergieeffizienzklasseA+Nenn-Wärmeleistung33kWEnergieeffizienzindex120Raumheizungs-Jahresnutzungsgrad81%TemperaturreglerTemperaturregler KlasseIIIBeitrag Raumheizungs-Energieeffizienz1,5%-Rücklauftemperaturanhebung geregeltAnschlussfertig vormontiert. Stellantrieb, drehzahlgeregelte Hocheffizienz-Umwälzpumpe und Wärmedämmung.NennweiteDN 25-Rohrverschraubung G 1 1/2 x Rp 1Für Umwälzpumpe mit Anschluss G 1 1/2.Liefereinheit: 2 Stück-KleinverteilerBestehend aus: Sicherheitsventil (3 bar), Manometer, Entlüfter und Wärmedämmung.-Divicon Heizkreis-Verteilung mit Mischer-3 (als Bausatz)Rückschlagklappe2 Kugelhähne mit ThermometerWärmedämmung(Erweiterungssätze Mischer separat bestellen.)Heizkreispumpe, Typ Wilo PARA 25/6 (drehzahlgeregelte Hocheffizienz-Umwälzpumpe), steckerfertig verdrahtetAnschlussleitung für Umwälzpumpe, Länge: 3,5 mAnschluss zum Heizkreis:DN 25 - 1-Erweiterungssatz Mischer (Mischermontage)Für einen Heizkreis mit Mischer, zur bauseitigen Verdrahtung:Mischer-MotorVorlauftemperatursensor als Anlegetemperatursensor (Pt 1000)Für Viessmann Heizungsmischer DN 20 bis 50 (einschweißbar) und R 1/2 bis R 1 1/4 (nicht für Flanschmischer).Bei Anlagen ohne thermische Solaranlage: Für den 1. und 2. Heizkreis mit Mischer, direkt angesteuert durch die Ecotronic.Bei Anlagen mit thermischer Solaranlage: Für den 1. Heizkreis mit Mischer, direkt angesteuert durch die Ecotronic.-WandbefestigungFür einzelne Divicon.-Kesselanschluss-Stück mit Kondensat- und Mess-Stutzen, übersteckendVitoset Abgassystem EW-Silver-Puffertemperatursensor Pt 1000 (3 Stück)Für den Betrieb mit Heizwasser-Pufferspeicher. Tauchtemperatursensoren mit Anschlussleitung (5 m lang), zur Erfassung der Temperaturen im Heizwasser-Pufferspeicher.-Anschlusseinheit PufferspeicherZur Einbindung des Heizwasser-Pufferspeichers in den Heizkreis vor der Modular-Divicon, bestehend aus 2 T-Stücken mit Überwurfmuttern und Dichtungen.-Set Temperatursensoren für SolarkreisTauchtemperatursensor Pt 1000 als Kollektortemperatursensor mit Anschlussleitung (5 m lang)Tauchtemperatursensor Pt 1000 als Speichertemperatursensor mit Anschlussleitung (5 m lang)-Die unentgeltliche Garantiezeit beginnt mit der Inbetriebnahme der Anlage, spätestens 3 Monate nach Lieferung durch Viessmann und endet automatisch nach 5 Jahren. Durch Garantieleistungen wird die Garantiezeit weder verlängert noch erneuert. Die Garantie ergänzt die gesetzlichen Gewährleistungsbedingungen. Viessmann garantiert dem Heizungsfachbetrieb und dem Anlagenbetreiber die einwandfreie Qualität der Produkte durch die kostenlose Behebung der Mängel des Paket-Lieferumfangs, die innerhalb der fünf Jahre nachweislich auf Material- und Fertigungsfehler zurückzuführen sind. Die Anfahrt- und Lohnkosten für die Fehlersuche sowie der Aus- und Einbau der defekten Bauteile werden gemäß den im Handwerk üblichen Kosten ersetzt. Ausgenommen sind Verschleißteile und Hilfsmaterialien* sowie Schäden, die nachweislich durch Nichtbeachten von Montage-, Bedienungs- und Serviceanleitungen sowie äußere Einflüsse (z. B. Frost und äußere Gewalteinwirkung) entstehen. Maßgeblich sind die jeweiligen Bedingungen der Viessmann Garantie.www.viessmann.de/garantie-
Vitoligno 200-S kW mit Abgas-Partikelabscheider Typ MP
Dieses Paket erfüllt die Anforderungen nach BEG EM, TMA Abschnitt 3.3.3, an den Staubgrenzwert von maximal 2,5 mg/m3.
Nenn-Wärmeleistung
30.0
kW
Großer Füllraum aus Edelstahl und Brennraum aus Spezialkeramik für Scheitholz bis 55 cm Länge
Einfache Reinigung der Wärmetauscherrohre über Hebelmechanismus, optional mit Automatische Wärmetauscherreinigung
Wirkungsgrad: Bis 93 %
Menügeführte Kesselkreisregelung Ecotronic mit Ansteuerung von bis zu 4 Heizkreisen und integriertem Pufferspeichermanagement
Einfache mechanische Reinigung der Heizflächen und lange Reinigungsintervalle
Automatische Zündeinrichtung optional erhältlich
Effektive Schwelgasabsaugung für raucharmes Nachlegen nach vollständigem Abbrand
Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps
Stahl-Heizkessel zur Verbrennung von Scheitholz bis 55 cm Länge. Mit drehzahlgeregeltem Abgasgebläse zur modulierenden Leistungsanpassung an den momentanen Wärmebedarf. Großer Füllraum aus Edelstahl, Brennkammer aus Spezialkeramik und Türsicherheitsschalter für Füllraumtür. Stufenlose Anpassung von Sekundärluft, hoher Wirkungsgrad, hervorragende Verbrennungsqualität und lange Reinigungsintervalle. Effektive Schwelgasabsaugung für raucharmes Nachlegen nach vollständigem Abbrand, lange Brenndauer durch großen Füllraum. Einfache mechanische Reinigung der Heizflächen über Hebelmechanismus. Automatische Zündung, Automatische Wärmetauscherreinigung und Rücklauftemperaturanhebung optional erhältlich.
Mit VIESSMANN Ecotronic, witterungsgeführte, digitale Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur und modulierender Leistungsregelung.
Regelung einer elektrischen Rücklauftemperaturanhebung, Ansteuerung der Kesselkreispumpe, Regelung des Heizwasser-Pufferspeichers mit intelligentem Puffermanagement für eine Restwärmenutzung (Einsparung Brennstoffkosten bis zu 9 %) im Ausbrand und eine schnelle Wärmeversorgung der Heizkreise in der Startphase.
Die Bedieneinheit besteht aus einer mehrzeiligen, beleuchteten Displaydarstellung und Klartextunterstützung.
Durch Plug and Work-Funktion und Inbetriebnahme-Assistent wird die Inbetriebnahme vereinfacht.
In der Regelung sind beinhaltet:
Automatikfunktion für die Anpassung der Zeitprogramme zur Trinkwassererwärmung
Automatische Sommer-/Winterzeitumschaltung
Kontrollierte Estrich-Aufheizung
Speichertemperaturregelung
Integriertes Diagnosesystem
Sammelstörmeldung
Folgende Heizkreise können mit der Kesselkreisregelung Ecotronic angesteuert werden:
Bis zu 3 Heizkreise mit Mischer
2 Heizkreise mit Mischer und einer Trinkwassererwärmung
1 Heizkreis mit Mischer, einem Solarkreis und einer Trinkwassererwärmung
Die Mischeransteuerung funktioniert nur in Verbindung mit Erweiterungssätzen (Zubehör).
Ein 4. Heizkreis mit Mischer kann über KM-BUS angeschlossen werden. Heizkennlinien und Zeiträume für die Heizkreise, Temperatur-Sollwerte und Heizprogramme sind getrennt einstellbar.
Die Fernbedienungen Vitotrol 200-A oder Vitotrol 300-A sind für die Heizkreise anschließbar. Über die Funktionserweiterung Vitotrol 350 (Zubehör) mit Touch-Display sind bis zu 20 weitere Funktionserweiterungen bei der Kesselkreisregelung Ecotronic möglich. Die Funktionserweiterung ermöglicht die Fernwartung und Fernbedienung. Alle relevanten Informationen des Heizkessels werden angezeigt. Weitere Heizkreise sowie Trinkwassererwärmung oder Wärme-Fernleitungen können angesteuert werden.
Lieferumfang/Ausstattung:
mit Wärmedämmung
Drehzahlgeregeltes Abgasgebläse
Abgastemperatursensor
Lambdasonde
Außentemperatursensor
3 Puffertemperatursensoren
Menügeführte Kesselkreisregelung Ecotronic
Türsicherheitsschalter für Füllraumtür
Schür- und Reinigungsgerät
Halbautomatische Wärmetauscherreinigung per Hebel
Füllraumauskleidung
Länge
1415
mm
Breite
892
mm
Höhe
1590
mm
Gewicht
715
kg
Länge
1090
mm
Breite
730
mm
Höhe
1470
mm
Gewicht
594
kg
Inhalt Kesselwasser
165
l
Füllraum
180
l
Zul. Betriebsdruck
3
bar
Wirkungsgrad bis
91,5
%
Abgasanschluss
150
mm
Farbe
Vitographite
Energieeffizienz Verbund (Heizung)
120
%
Energieeffizienzklasse Verbund (Heizung)
A+
ETA ePE-BW 22 Pellets-Brennwert 22 kW Pelletsbrennwertkessel fuer
Holzpellets ISO 17225-2-A1, ENplus-A1
Modulierende Feuerung, schamottierte
Brennkammer, Brennwertwaermetauscher
aus Edelstahl mit automatischer
bedarfsgesteuerter Abreinigung,
Geringer Wasserverbrauch durch
Volumenstromsensor, optional
integrierbarer Partikelabscheider,
Primaer- und Sekundaerluftfuehrung,
Lambdasonde fuer
automatische Anpassung von Einschub
und Verbrennungsluft an Brennstoff,
bewegter Rost mit Selbstreinigung,
Pelletsfoerderung mit Saugturbine bis
20m Entfernung vom Lager zum Zwischen-
behaelter am Kessel, mit Dosierschnecke
entlastete Zellenschleuse zur Rueck-
brandsicherung, drehzahlgeregelter
Saugzugventilator, Zuendstab-Zuendung,
automatische Waermetauscherreinigung
mittels Wirbulatoren, Vollentaschung
des gesamten Kessels und Komprimierung
in eine abnehmbare Aschebox.
Geprueft durch TUEV Sued.
Mikroprozessorregelung:
Bedienung mit 7Zoll Touchscreen mit
intuitiver Benutzerfuehrung,
Zeitprogramm fuer Pelletsfoerderung,
2 Mischerheizkreise mit Wochenprogramm
(fuer 2. Mischerkreis oder Mischerkreis
bei Pufferbetrieb 12213 erforderlich),
Erweiterung mit Raumfuehlern moeglich.
Speicherladung oder Frischwassermodul,
Zirkulationspumpe, Puffermanagement
(Fuehlerset 19024-01 erforderlich),
Solaranlage (Fuehlerset 19027-01 erford.
),
Eingang fuer externe Waermeanforderung
(Start/Stop), potentialfreier Ausgang
(Wechsler) fuer Stoermeldung,
LAN Schnittstelle fuer
Internetanbindung.
Fernbedienung der Regelung und E-mail
Benachrichtigung ueber kostenlose
Internetplattform www.meinETA.at
1 Aussen-, 1 Mischerkreisvorlauf- und
1 WW-Speicherfuehler im Lieferumfang,
Kessel fertig verdrahtet.
Beim Betrieb mit einer Fubodenheizung
betraegt die maximale Leistung 14kW.
Freie Restfoerderhoehe der Pumpe
(bei dT=20K) fuer den Betrieb mit einem
Puffer oder Radiatoren (Heizkoerper):
5,9mWS/ 0,94m3h
Freie Restfoerderhoehe der Pumpe
(bei dT=7K) fuer den Betrieb
einer Fubodenheizung: 2,5mWS/1,72m3h
Technische Daten:
Nennleistungsbereich
-kondensierend: 6,6-22,0kW
-nicht kondensierend: 6,3-21,0kW
Kesselvorlauftemperatur: 30-90C
Kesselwirkungsgrad:Teil/Nenn
-kondensierend: 104,6/104,3%
-nicht kondensierend: 97,3/98,3%
Kesselabmessungen:BxTxH 660x721x1580mm
Gesamtgewicht: 290kg
Pelletszwischenbehaelterinhalt 30kg
Abgasanschlussdurchmesser: 130mm
Energieeffizienzindex: 137
Energieeffizienzklasse: A++
Stromanschluss 1x230V / 50Hz / 13A
17.522,75 €*
Angebote & Produktempfehlungen
Wir erstellen Angebote mit Tiefpreisgarantie und empfehlen passende Produkte für Ihre Gebäudesituation
Kontaktformular
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
